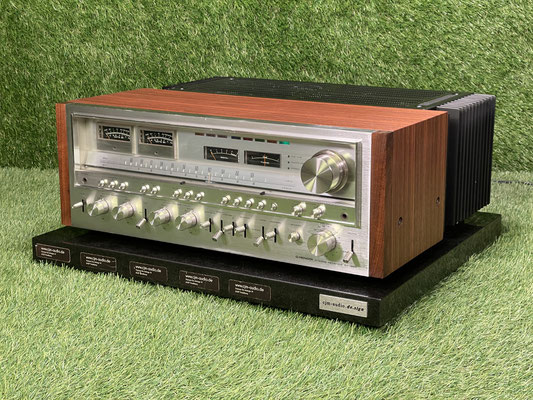

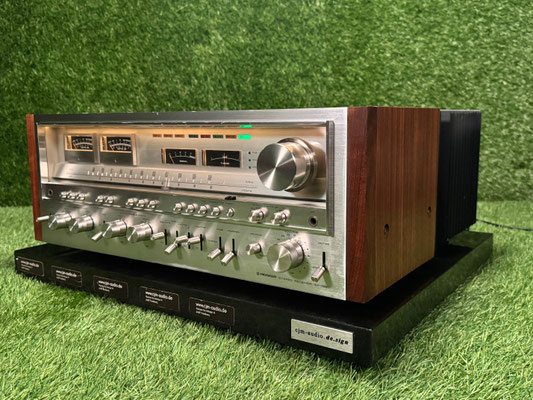

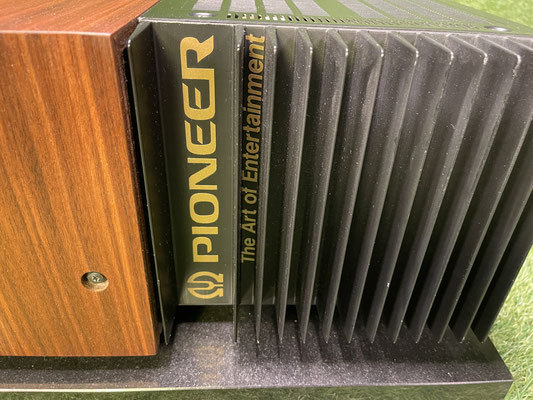

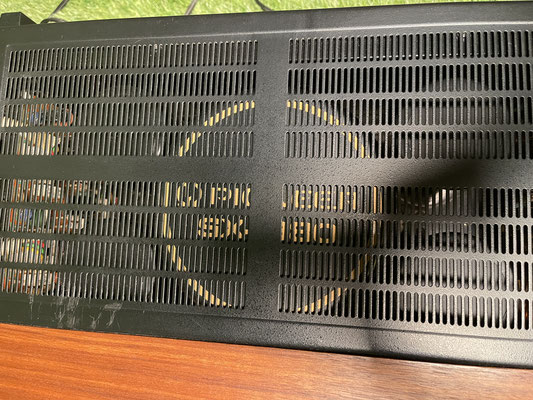

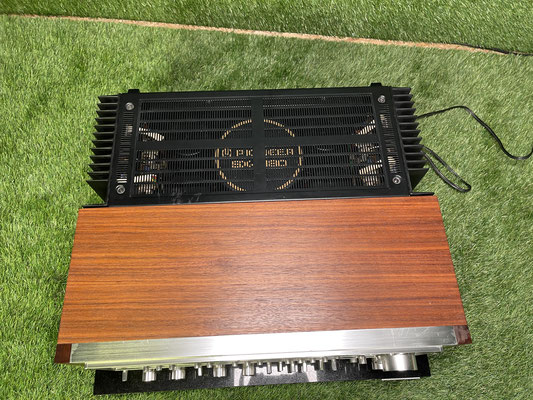

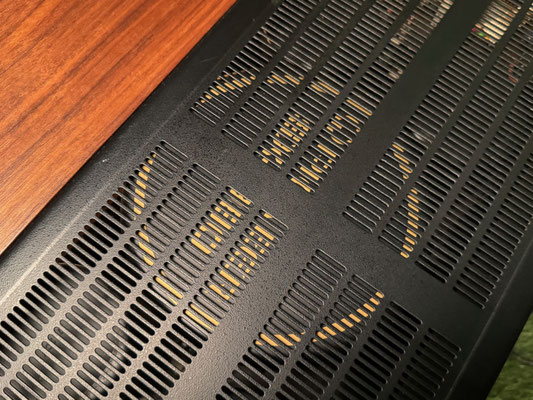

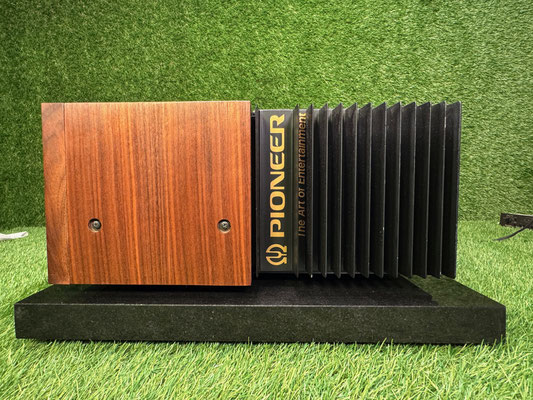

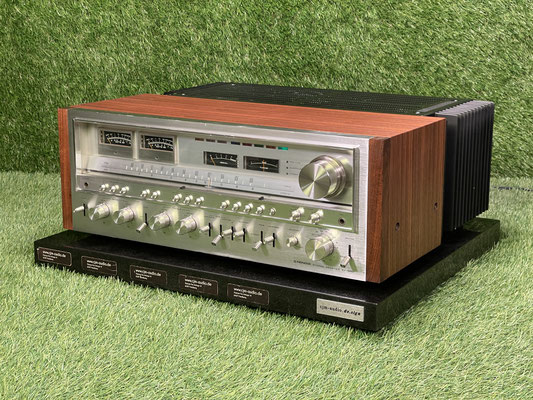

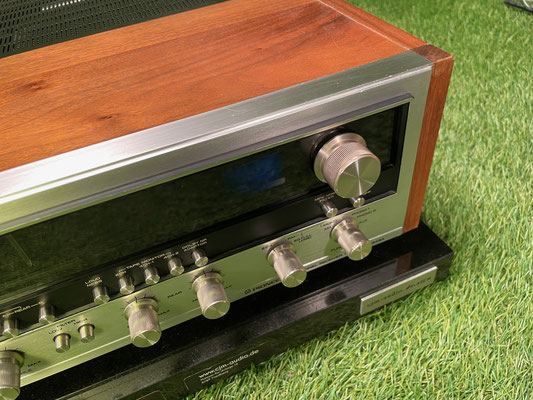

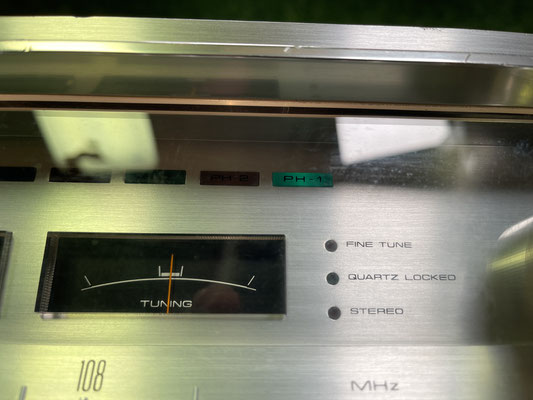

Der Pioneer SX-1980 Monster-Receiver in einer einzigartigen Special Edition – ein wahres Sammlerstück! Vermutlich ein ehemaliges Ausstellungsstück von einer Messe, besticht dieser Receiver durch exklusive Details wie spezielle Aufdrucke sowohl auf den Kühlrippen als auch dem Transformator. Eine weitere Rarität ist die besondere Aussparung einer Kühlrippe, die den idealen Platz für diese Beschriftung bietet und dem Design eine individuelle Note verleiht.

Weiterführende Informationen (ohne Gewähr):

Der Pioneer SX-1980, von der Pioneer Corporation im Jahr 1978 eingeführt, war ein leistungsstarker AM/FM-Radioempfänger, der speziell für die HPM-Lautsprecherserie entwickelt wurde. Mit einer erstaunlichen Ausgangsleistung von 270 Watt RMS pro Kanal bei 8 Ohm, die auf beiden Kanälen gleichzeitig erreicht werden konnte, stellte er eine technologische Spitzenleistung dar. Tatsächlich wurde in einem Test in der Audio-Ausgabe im September 1978 festgestellt, dass unter bestimmten Bedingungen sogar kurzzeitig fast 460 Watt Leistung pro Kanal erzeugt wurden, was die offizielle Leistungsangabe übertroffen hat.

Der Pioneer SX-1980 war nicht nur für seine enorme Leistung bekannt, sondern auch für seine bemerkenswert geringe harmonische Verzerrung (THD) von weniger als 0,03% bei Nennleistung, im Gegensatz zu den damals üblichen 1-10% bei anderen Geräten. Dies spiegelte die außergewöhnliche Verarbeitungsqualität und fortschrittliche Technologie wider, die in den Empfänger eingebaut waren.

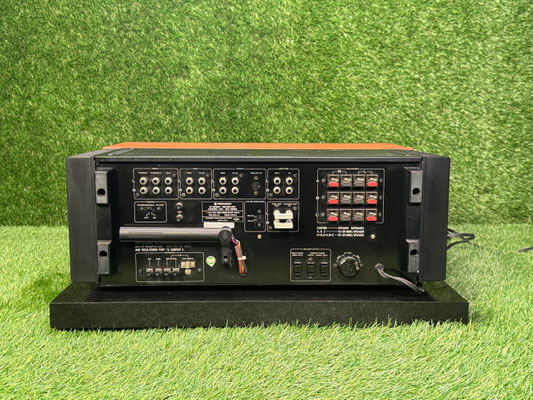

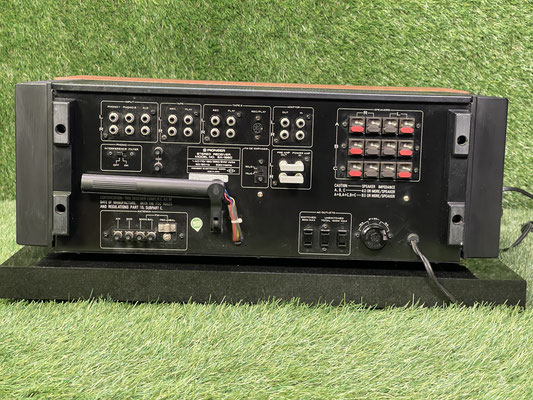

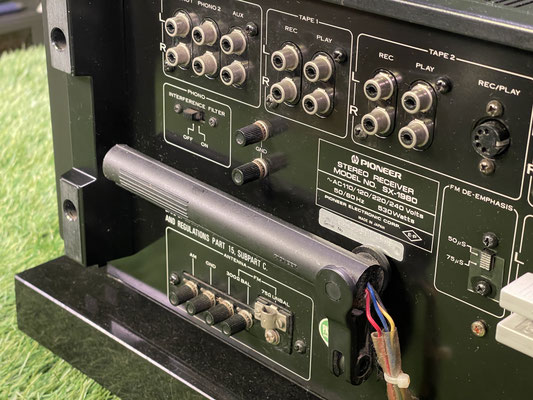

Das Gerät war mit einer breiten Palette von Anschlüssen ausgestattet:

Eingänge:

Umschaltbarer Phono 1: 2,5 mV, 10 kOhm / 50 kOhm / 100 kOhm, 100 pF, 200 pF, 300 pF, 400 pF, max. 300 mV bei 1 kHz

Phono 2: 2,5 mV, 50 kOhm, max. 300 mV bei 1 kHz

Mikrofon: 7,5 mV, 50 kOhm

Aux: 150 mV, 50 kOhm

Tape Play 1, 2: 150 mV, 50 kOhm

Tape Play DIN: 150 mV, 50 kOhm

Antenne UKW/MW: 75, 300 Ohm / 300 Ohm

Main In: 2 V, 50 kOhm

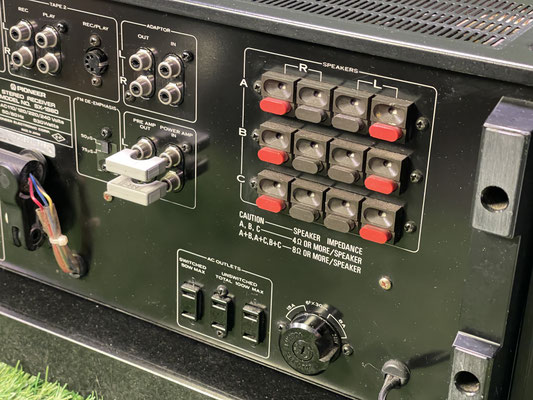

Ausgänge:

Tape Rec 1, 2: 150 mV

Tape Rec DIN: 30 mV, 80 kOhm

Pre Out: 2 V, 1 kOhm

Kopfhörer (6,3mm Klinke)

3 Lautsprecherpaare

Die Verarbeitungstechnologie des Pioneer SX-1980 umfasste:

Verstärker:

Dauerleistung: 2x 270 W bei 8 Ohm

Gesamtklirrfaktor: < 0,03%

Dämpfungsfaktor: 40 bei 8 Ohm

Frequenzgang: Phono: 20 - 20.000 Hz, ± 0,2 dB; High Level: 5 - 80.000 Hz, +0 dB, -1 dB; Endstufe: 5 - 100.000 Hz

Signalrauschabstand: Phono: 87 dB; High Level: 100 dB; Endstufe: 120 dB

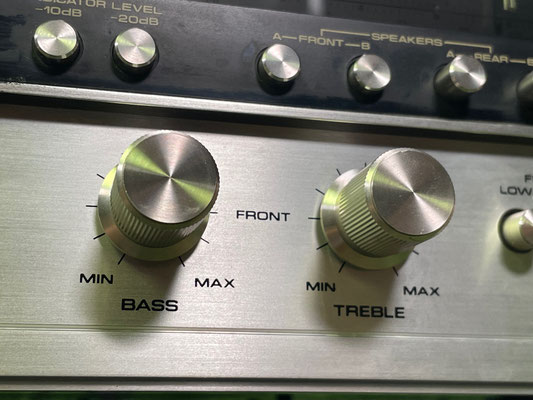

Klangregelung: Bass und Höhen einstellbar, Loudness-Funktion, Low und High Filter

Tuner:

Empfangsbereiche: UKW (88 - 108 MHz) und MW (535 - 1605 KHz)

Eingangsempfindlichkeit: UKW: 1,5 µV, MW: 15 µV

Frequenzgang: 30 - 15.000 Hz (+0,2 dB, -0,5 dB)

Klirrfaktor: UKW, 1 kHz: < 0,07% (Mono), < 0,1% (Stereo)

Signalrauschabstand: UKW: 83 dB (Mono), 74 dB (Stereo); MW: 55 dB

Kanaltrennung: 50 dB (1 kHz)

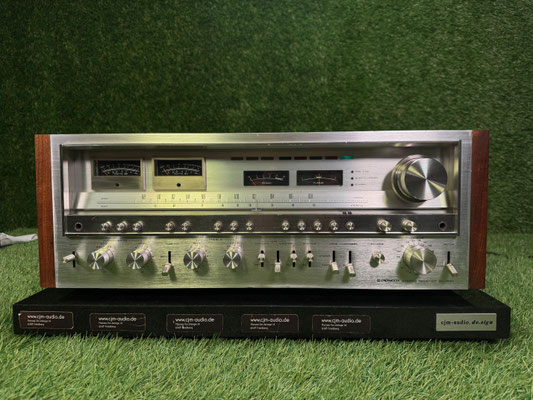

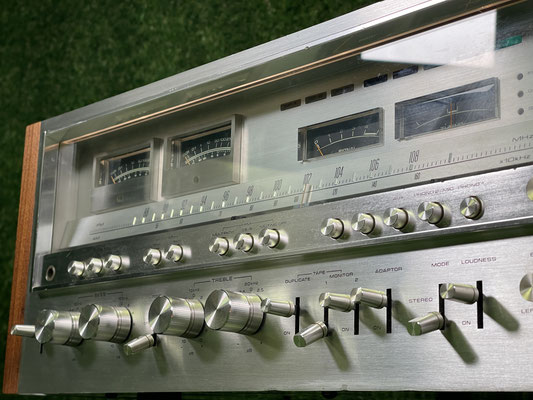

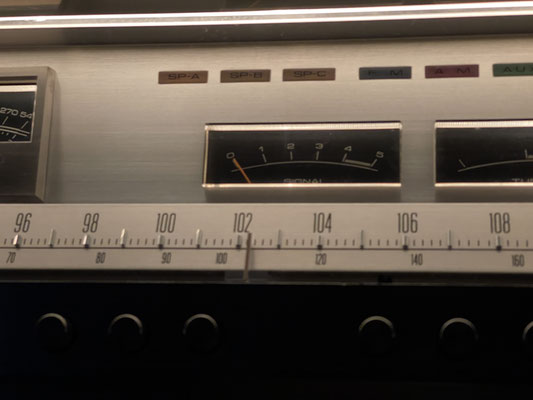

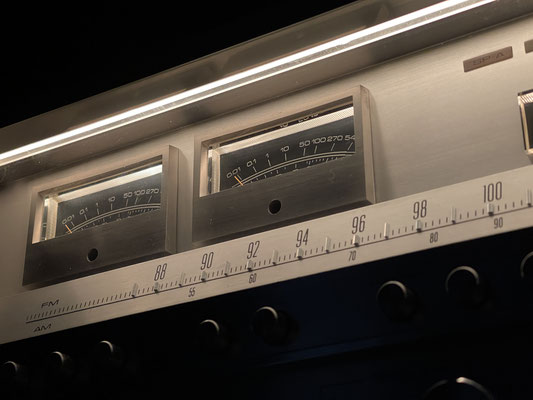

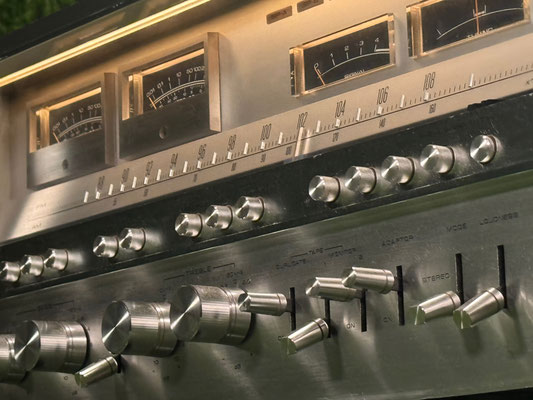

Der Pioneer SX-1980 war der größte Receiver von Pioneer und mit seinen beeindruckenden 2 x 270 Watt bei 8 Ohm ein wahres Monster in Sachen Leistung. Er gehört zweifellos zu den besten Vintage Receivern aller Zeiten. Sein zeitloses Design ist wunderschön und das Beobachten seiner Arbeit durch die beiden großen VU-Meter macht einfach Spaß. Mit einem Gewicht von 34,6 kg war er ein Schwergewicht unter den Receivern. Unter seinen Konkurrenten befanden sich der Marantz 2600, Technics SA-1000 und Sansui G-33000.

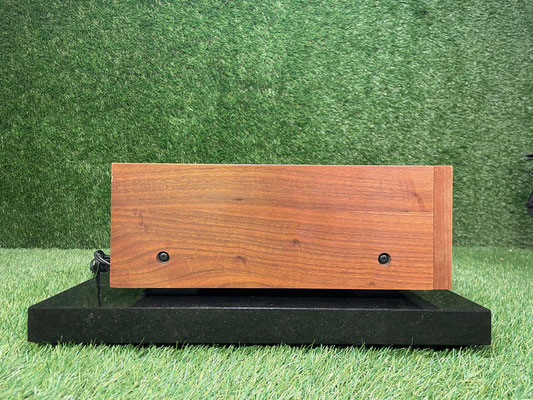

Die außergewöhnliche Technologie des Pioneer SX-1980 spiegelte sich auch in seinem Design wider, einschließlich einer hochwertigen Verarbeitung und eines edlen Walnussfurnier-Finishs. Mit seinen fortschrittlichen Spezifikationen, der herausragenden Leistung und der breiten Palette von Funktionen wurde der SX-1980 zu einem begehrten Objekt für Audiophile und blieb auch in der Stereoanlagentechnologie ein Meilenstein.

KV/25-V001

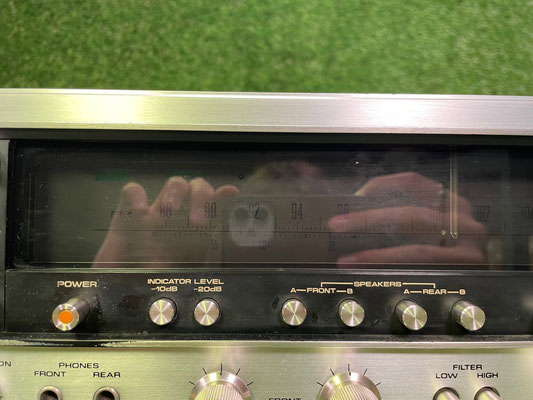

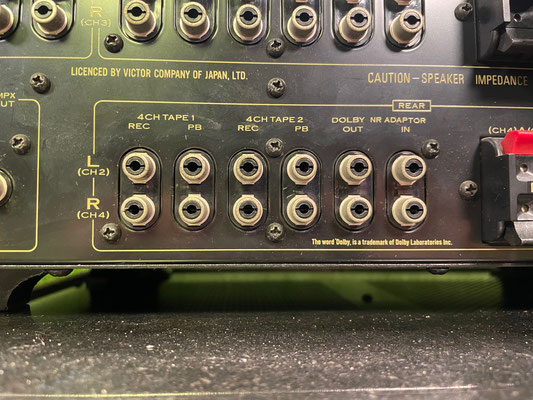

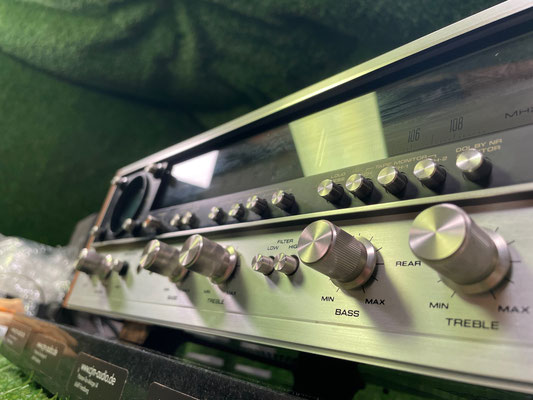

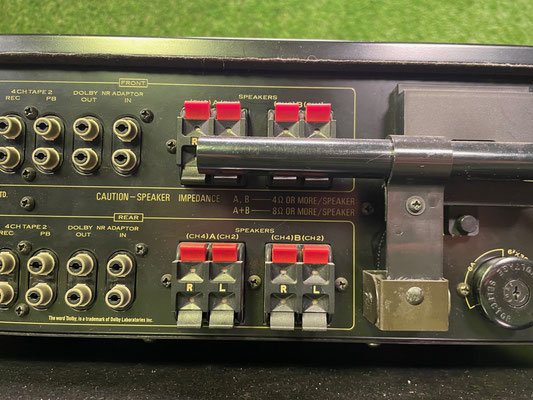

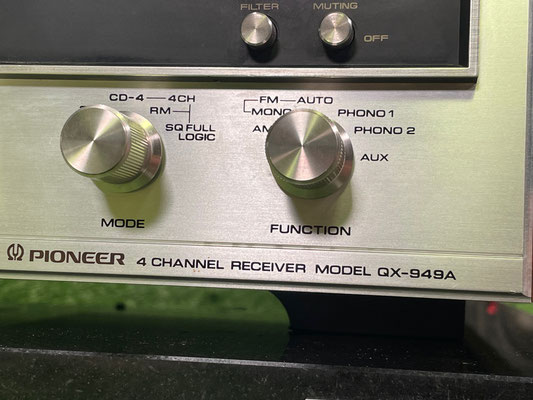

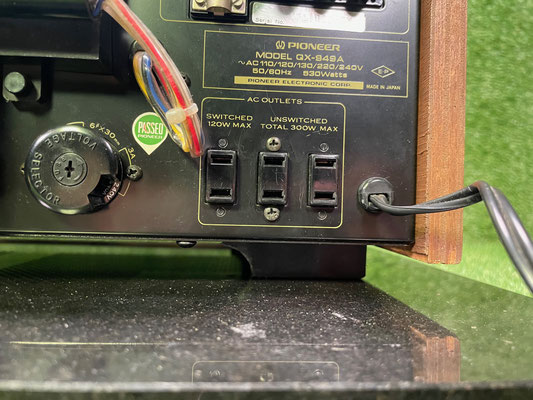

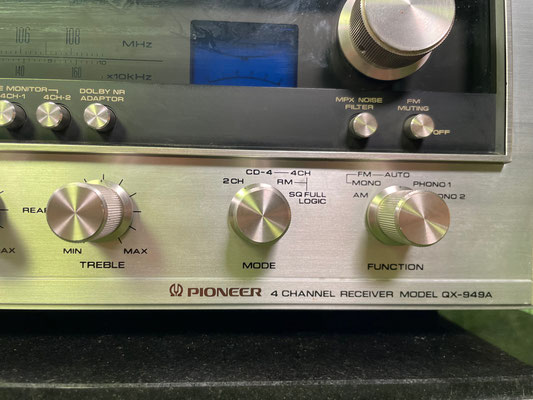

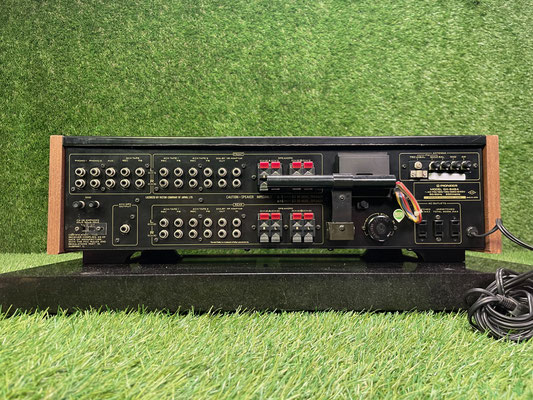

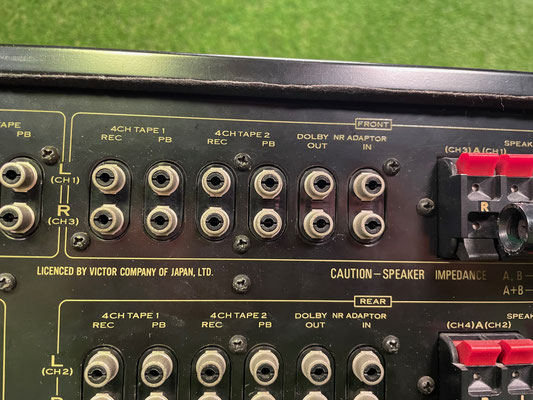

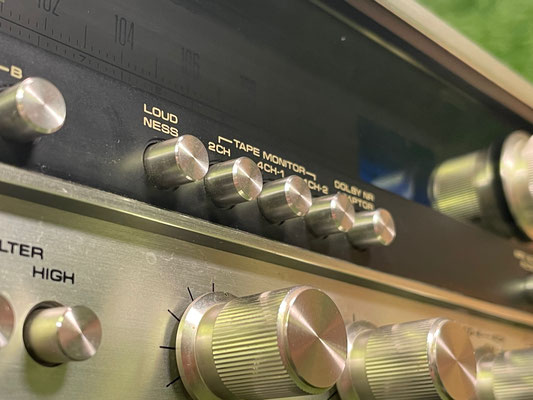

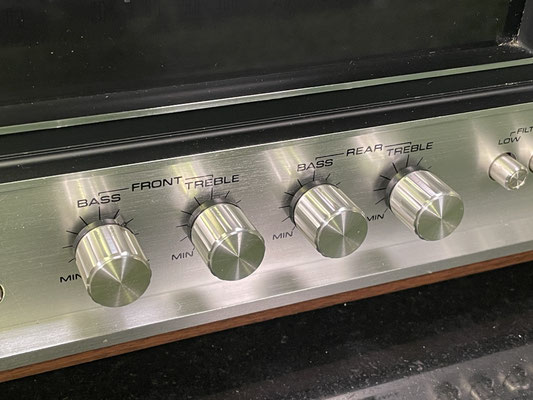

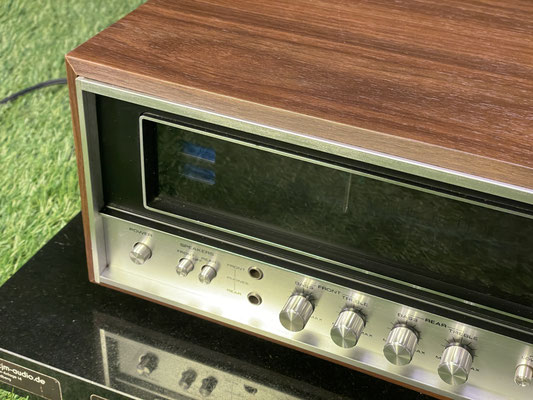

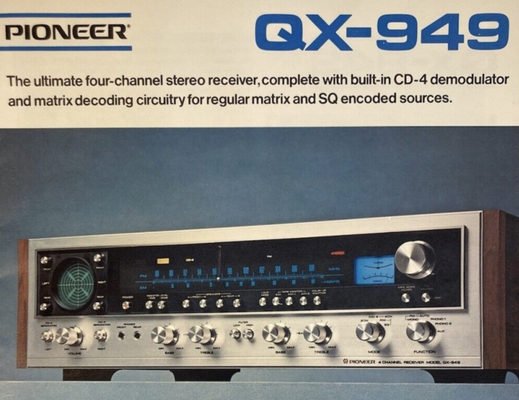

Seltener Pioneer QX-949 Quadro Monster Receiver im wunderschönen Sammlerzustand.

Weiterführende Informationen (ohne Gewähr):

Der Pioneer QX-949, eingeführt im Jahr 1973, zählt zu den herausragenden Quadro-Receivern seiner Zeit. Der Receiver vereinte beide wichtigen Quadro-Formate, das Matrix- und das CD-4-Demodulator-Verfahren, in einem einzigen Gerät. Diese Integration war damals ungewöhnlich, da ursprünglich die Entwickler der CD-4-Technologie und die Befürworter der SQ-Matrix darauf bestanden hatten, dass beide Systeme nicht in einem Gerät verbaut sein sollten. Ab Mitte/Ende 1973 wurde diese Regel jedoch aufgehoben, da der stagnierende Quadro-Markt andere Lösungen erforderte.

Modelle und Entwicklung

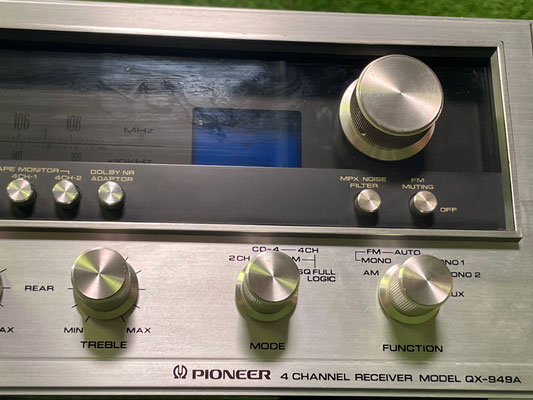

Der QX-949 wurde erstmals ohne das "A" am Ende ab Ende 1973 gebaut und veröffentlicht. Mit einer echten Leistung von 4 x 40 Watt RMS an 8 Ohm zählte er zu den stärksten Quadro-Receivern von Pioneer, nur übertroffen vom Marantz 4400. Ursprünglich wurde die Leistung von 4 x 65 Watt in Werbematerialien angegeben, was typisch für die Übertreibungen der Werbebranche war. Die Version QX-949A, eingeführt 1976 und in den Pioneer-Prospekten von 1976/77 ausführlich beschrieben, markierte die letzte Quadro-Entwicklung von Pioneer.

Technische Schwächen und Verbesserungen

QX-949 (ohne "A")

Die ersten Modelle des QX-949 verwendeten diskrete elektronische Schaltungen, die laut Walter Rios, Chefredakteur des Magazins "off-duty", nicht in der Lage waren, Schallplatten in echter Quadro-Original-Qualität zu dekodieren. Diese frühen Schaltungen, die mit minimalem technologischem Aufwand entwickelt wurden, konnten die Anforderungen der drei Haupt-Quadro-Formate (SQ, QS, CD-4) nicht erfüllen. Erst die IC-basierten Schaltungen ab Mitte/Ende 1974 ermöglichten eine theoretisch korrekte Kanalauflösung und -trennung. Der QX-949 enthielt ursprünglich nur ein IC im Stereo-Decoder des Tunerteils, während die CD-4- und SQ-Wiedergabe als verbesserungswürdig galt.

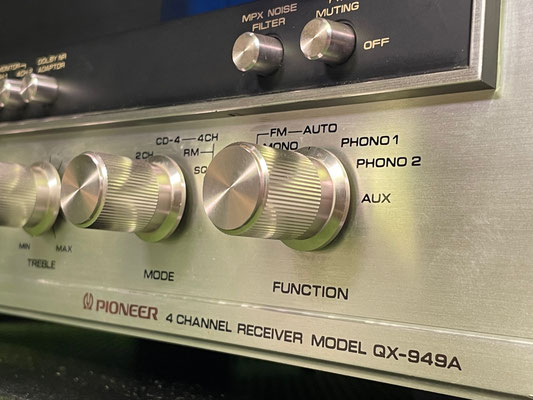

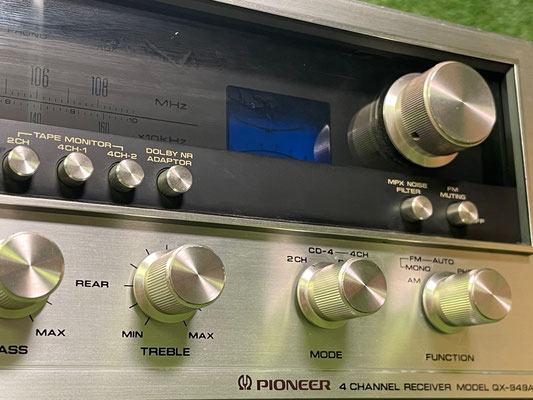

QX-949A

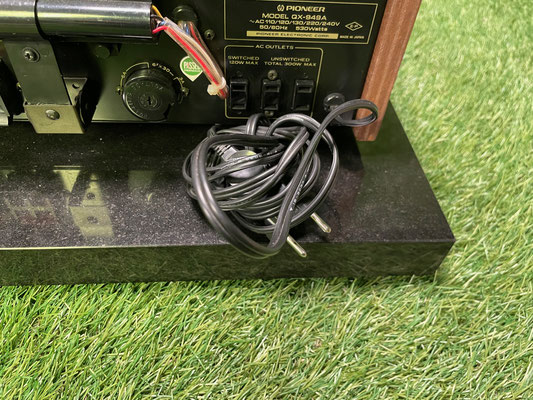

Die QX-949A-Version aus dem Jahr 1976 führte bedeutende Verbesserungen durch. Anstatt separater Platinen für die QS- und SQ-Matrix-Decoder wurde eine neue Gemeinschaftsplatine mit ICs verwendet. Diese ICs verbesserten die Quadro-Matrix erheblich. Zusätzlich wurden beide Eingänge der hinteren Kanäle bei der Umschaltung von 4 auf 2 Kanäle (Stereo) kurzgeschlossen und die Versorgungsspannung der beiden Front-Kanäle von ±36V auf ±45V erhöht. Die beiden Stereo-Endstufen hatten eigene Leistungsgleichrichter und jeweils 2 x 10.000 µF Kondensatoren.

Markt und Ausblick

Bei der Einführung des QX-949A war der Quadro-Markt bereits stark rückläufig. Neue Quadro-Platten (SQ, QS oder CD-4) erschienen kaum noch, und die meisten Quadro-Geräte waren unverkäuflich. Dennoch hielt Pioneer an der Quadro-Technologie fest, möglicherweise aufgrund von Druck seitens der Händler, die ihre Lagerbestände abverkaufen mussten. Eine Weiterentwicklung war finanziell unsicher, insbesondere da Pioneer bereits stark in die Laserdisc-Technologie investiert hatte.

Technische Details des QX-949

Aufbau und Schaltungen

Der QX-949 wurde in Japan einige Monate vor der Einführung in den USA und Europa vorgestellt und verkauft, vermutlich bereits im Frühjahr 1973. Im August 1973 wurde ein englisches Service-Manual veröffentlicht, das detaillierte Informationen zur gesamten Quadro-Technik enthielt. Die drei Quadro-Platinen des QX-949 wurden möglicherweise aus älteren Modellen übernommen, da im September 1973 eine Revision des CD-4 "Sub-Channel Circuit Assembly" (30 kHz CD-4 Demodulator Platine) erfolgte. Über die SQ- und QS-Dekodierung gibt es keine detaillierten Informationen.

Verarbeitung des CD-4-Signals

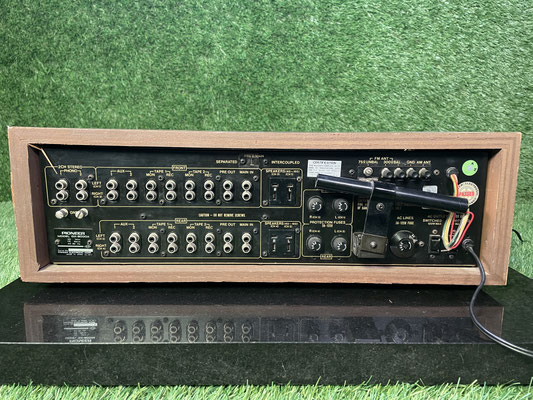

Der QX-949 verfügt über zwei gleichberechtigte Phono-Eingänge, die mit dem Eingangs-Drehschalter auf den Eingang des Phono-Vorverstärkers (Equalizer Amplifier Assembly AWF-010-0) geschaltet werden. Dies ermöglicht den Anschluss von zwei verschiedenen Plattenspielern, einem für Stereo- und Matrix-Platten und einem für CD-4-Platten. Ein Ausgang dieses Entzerrers geht direkt nach dem Tiefpass (L.P.F.) zum Matrix-Board (Matrix Circuit Assembly AWM-048-0) und dort wahlweise zum Decoder Board (Decoder Circuit Assembly AWM-031-0) oder direkt zum Balance- und Klangregler (Control Amplifier Assembly AWG-023-0).

Die hinteren Kanäle der CD-4-Platten werden noch im Equalizer Amplifier Assembly (und vor dem Tiefpass) mit einer Doppel-Verstärkerstufe ausgekoppelt und über einen Carrier-Pegel-Regler dem Sub-Channel Circuit Assembly (AWX-051-B) zugeführt. Der Ausgang dieses Demodulators geht direkt in das Matrix Circuit Assembly, wo die Hauptkanäle mit den Differenzinformationen der hinteren Kanäle zu den vier Quadro-Kanälen erzeugt werden und die gesamte Quadro-Balance aller vier Kanäle eingestellt wird.

Zusammenfassung

Der Pioneer QX-949 und seine verbesserte Version QX-949A sind bedeutende Beispiele für die technischen Entwicklungen und Herausforderungen des Quadro-Marktes in den 1970er Jahren. Der QX-949 zeichnete sich durch seine Integration beider Quadro-Formate aus und bot eine beeindruckende Leistung für seine Zeit. Die späteren Verbesserungen in der QX-949A-Version zeigten Pioneers Bemühungen, die Quadro-Technologie trotz eines rückläufigen Marktes zu perfektionieren. Diese Receiver bleiben wichtige Meilensteine in der Geschichte der Audio-Technologie.
