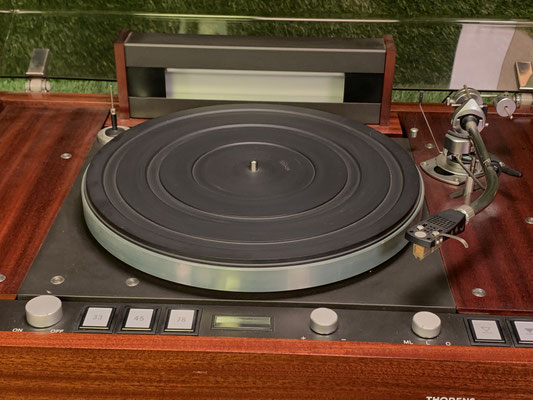

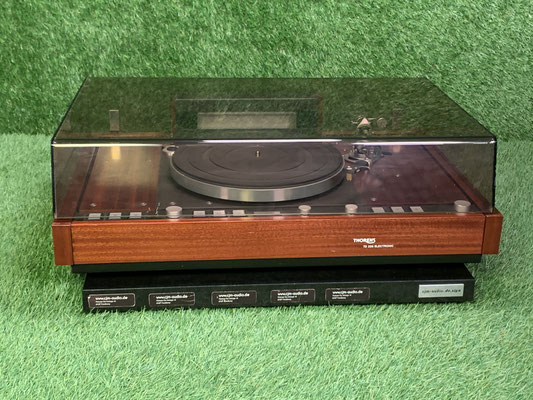

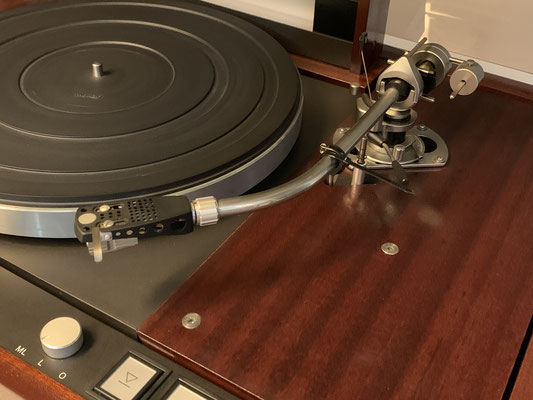

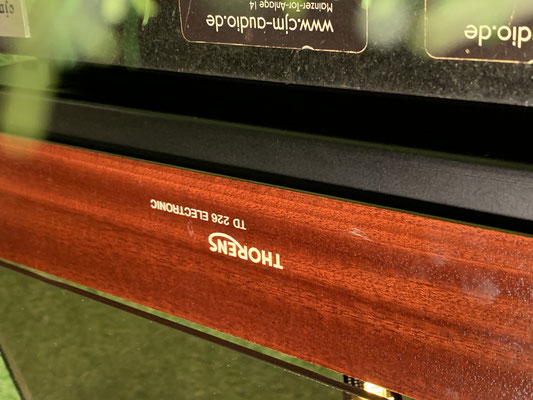

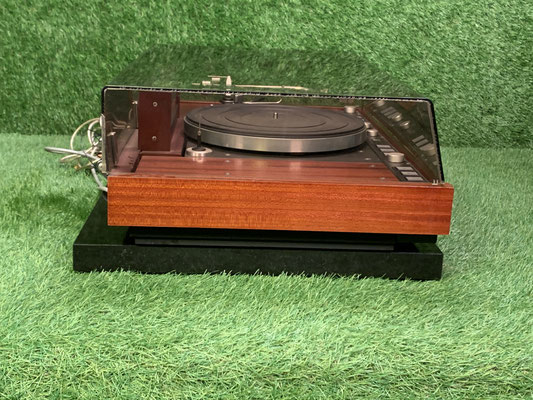

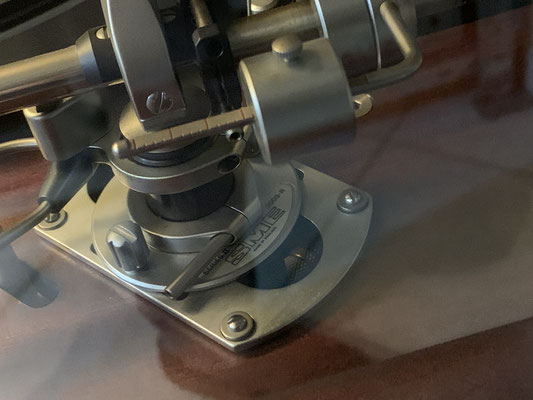

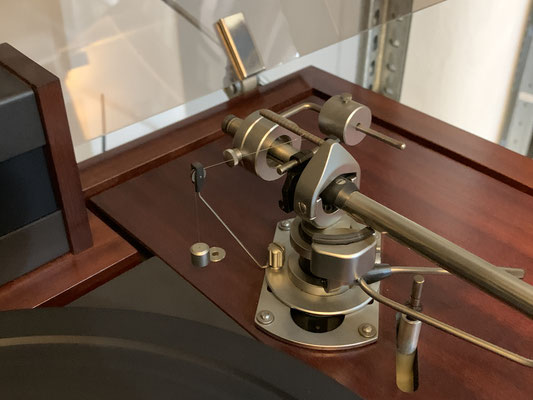

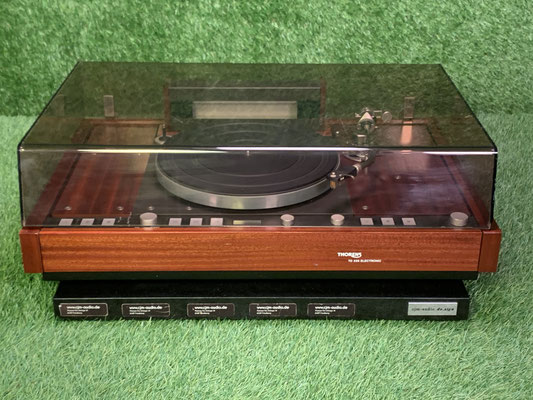

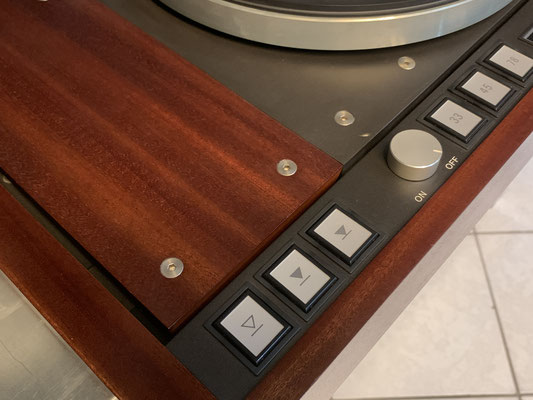

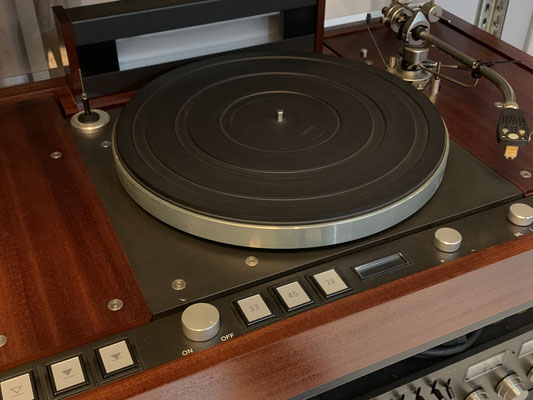

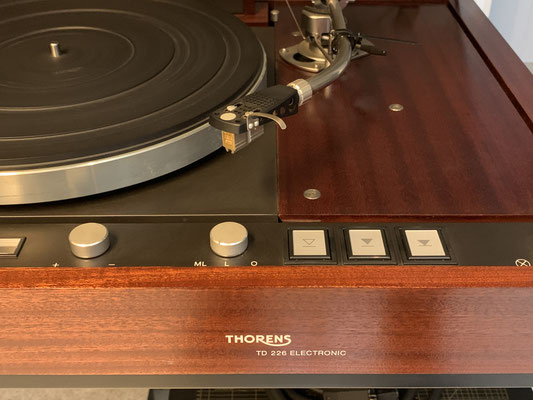

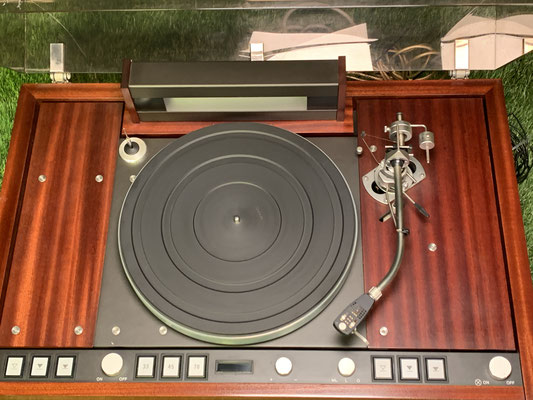

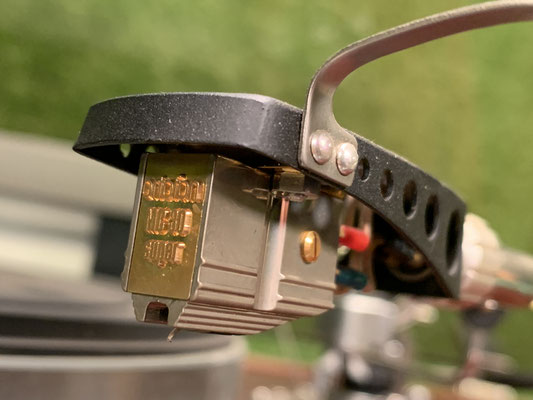

Traumhaft schön erhaltener Thorens TD 226 Plattenspieler mit SME 3009R Tonarm und installiertem Ortofon MC 30 Super Tonabnehmer.

Überholt mit 12 Monaten Gewährleistung.

Weiterführende Informationen (ohne Gewähr):

Der Thorens TD 226 wurde von 1981 bis 1984 produziert. Das Modell wurde in der Schweiz entwickelt und in Lahr (Deutschland) gefertigt. Die Zarge war in den Farben Mahagoni, Kirschbaum, Esche und Schwarz erhältlich. Mit einer Größe von 675 x 210 x 460 Millimetern (BxHxT) und einem Gewicht von 30 Kilogramm ohne Tonarm zählte der TD 226 zu den größeren Plattenspielern seiner Zeit.

Der Plattenspieler verfügte über einen Riemenantrieb mit einstufiger Untersetzung. Als Antrieb kam ein Gleichstrommotor mit einem 72-poligen Tachogenerator zum Einsatz. Die Drehzahlen von 33⅓, 45 und 78 Umdrehungen pro Minute konnten elektronisch umgeschaltet werden. Die Gleichlaufschwankungen betrugen gemäß DIN 45 507 mindestens 0,035 Prozent. Der Rumpelgeräuschspannungsabstand lag bei über 72 Dezibel gemäß DIN 45 539.

Der Plattenteller war aus Zinkspritzguss gefertigt, hatte einen Durchmesser von 300 Millimetern und ein Gewicht von 3,2 Kilogramm. Optional war ein Vakuumteller erhältlich, der zur Stabilisierung der Schallplatten beitrug. Die Betriebsart konnte zwischen manuellem Betrieb und Tonarmlift mit oder ohne Laufwerkstopp gewählt werden. Eine Geschwindigkeitsfeineinstellung war über ein integriertes Stroboskop möglich und erlaubte eine Anpassung um ± 6 Prozent.

Als Tonarme unterstützte der TD 226 zwei Einheiten des Thorens TP 16 Mk III oder Fremdtonarme wie Dynavector, Koshin und SME. Das Gerät war für den Einsatz eines 12"-Tonarms ausgelegt.

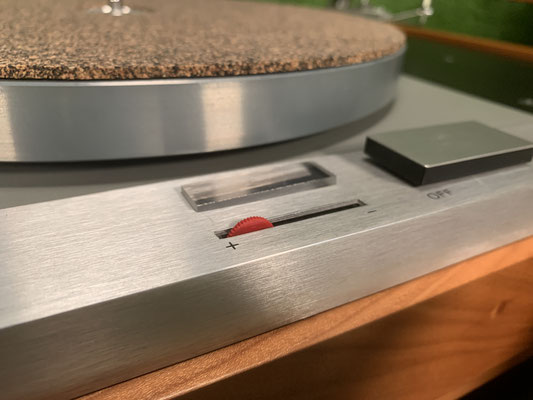

Zu den besonderen Ausstattungsmerkmalen des TD 226 gehörten eine Plattentellerbeleuchtung sowie die Möglichkeit zur Geschwindigkeitsfeineinstellung mithilfe des Stroboskops. Das Gerät verfügte über einen einzigen Ausgang.

P015

Sehr schön erhaltener Plattenspieler vom Traditionshersteller Thorens.

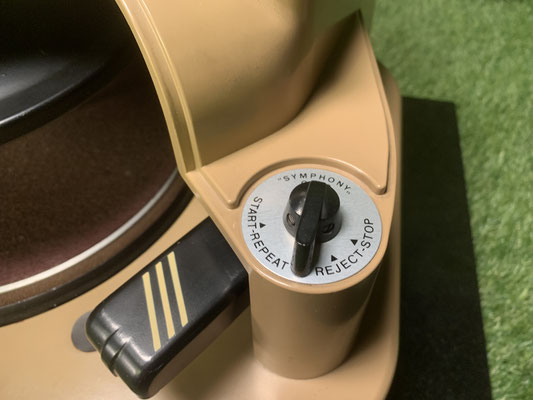

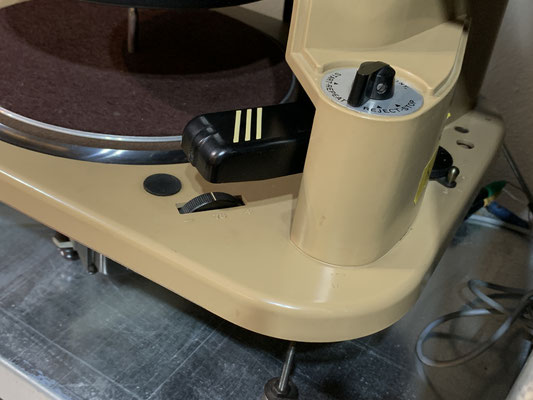

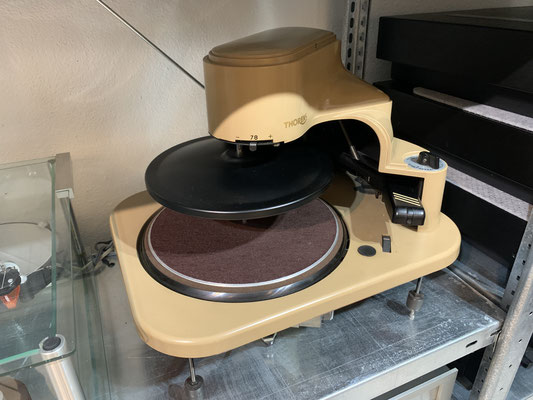

Der Thorens CD 50 Symphony ist ein hochwertiger Schellackwechsler, der höchste Ansprüche an Klangqualität erfüllt. Mit seiner präzisen Mechanik und den hochwertigen Materialien garantiert er ein authentisches Hörerlebnis.

K528

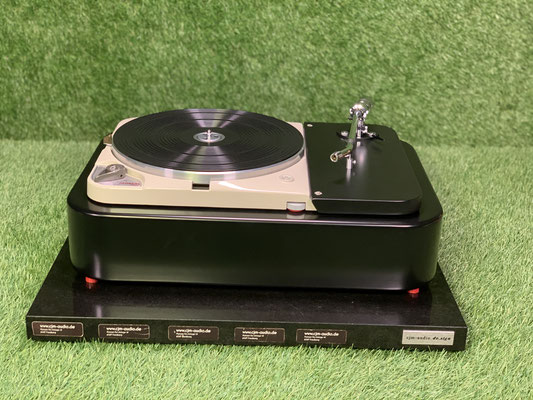

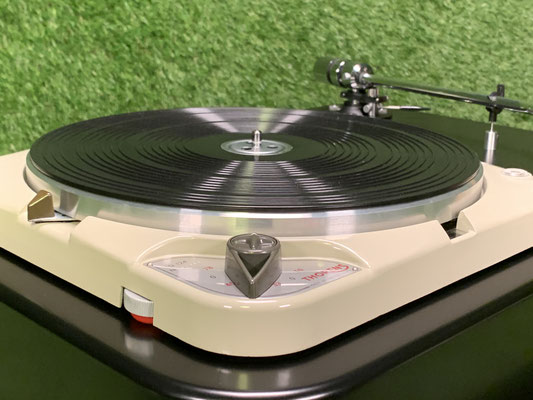

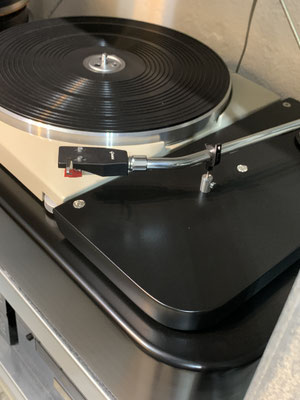

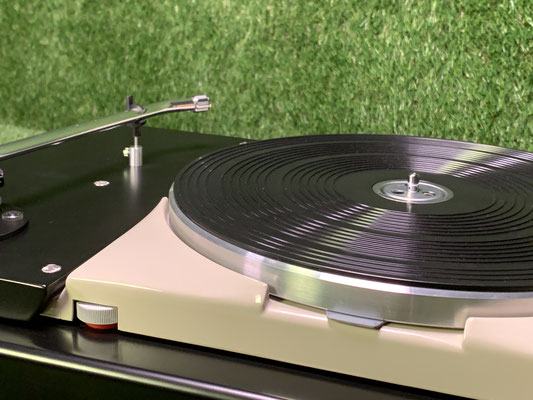

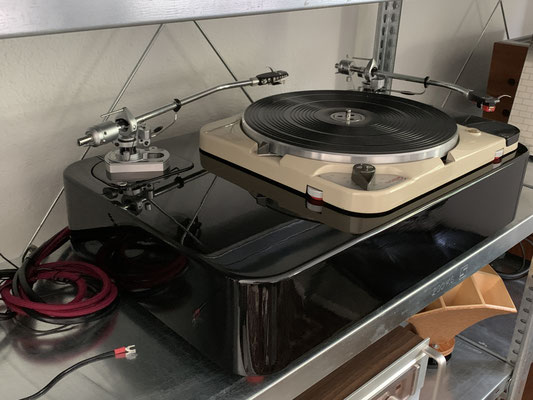

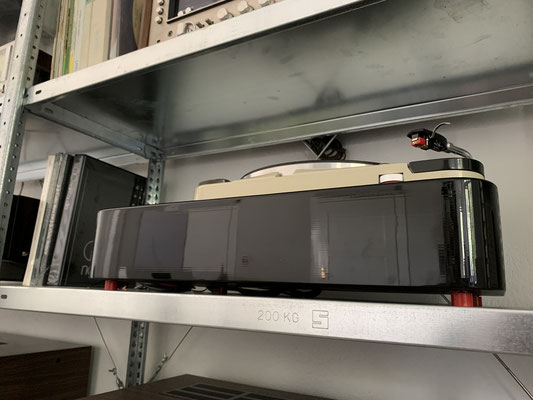

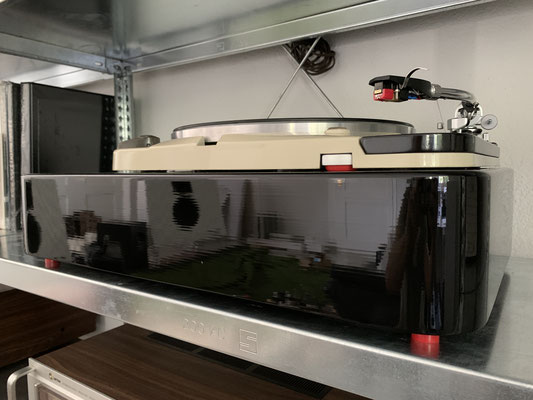

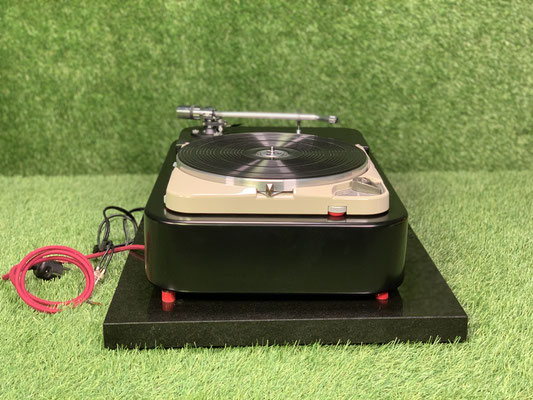

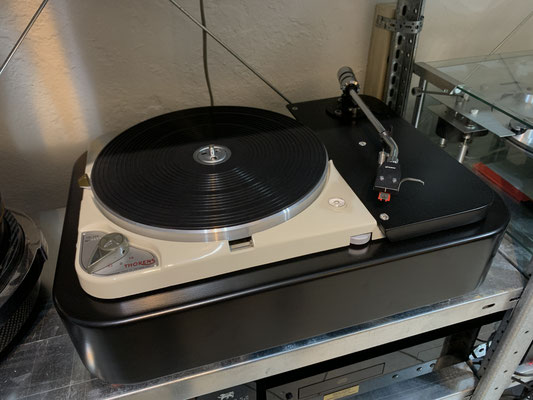

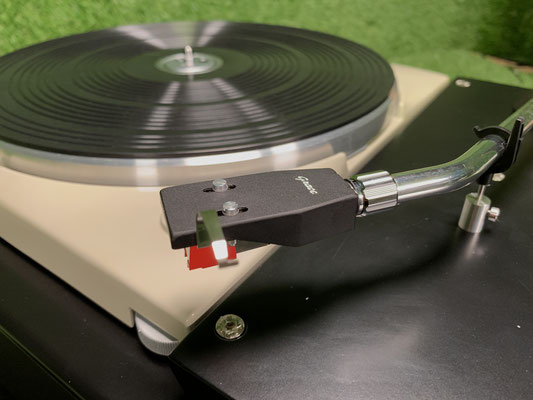

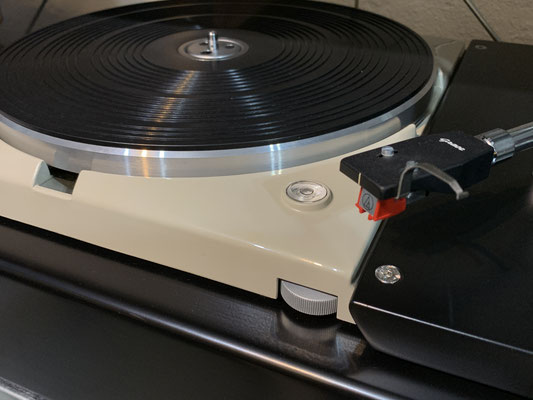

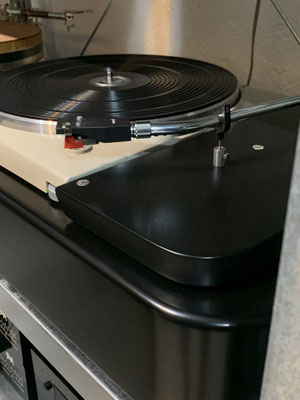

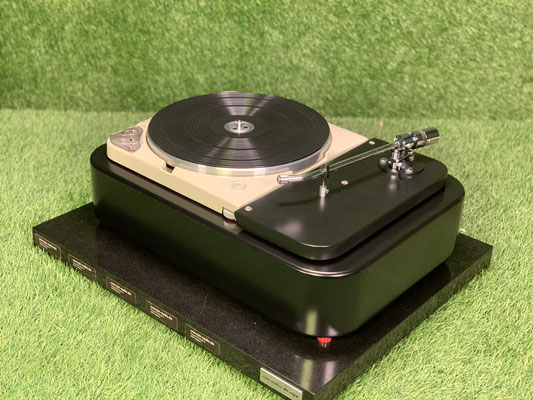

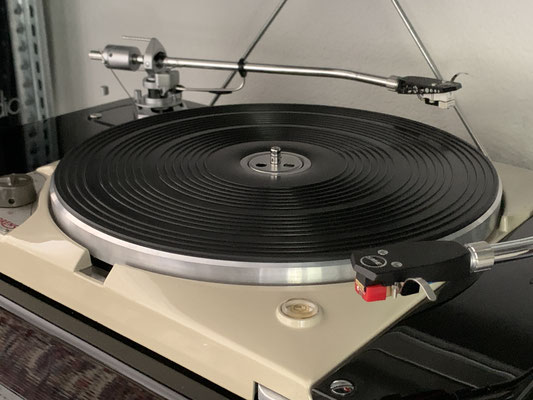

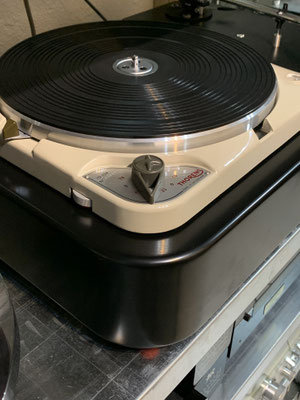

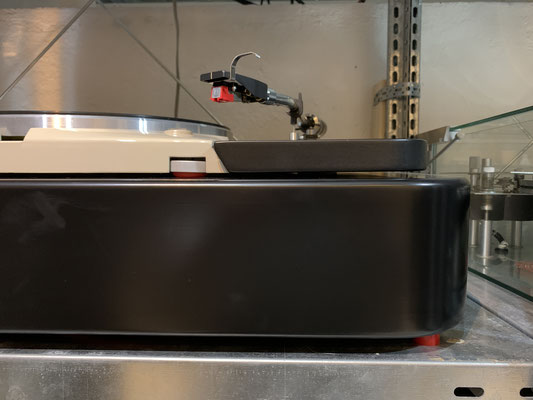

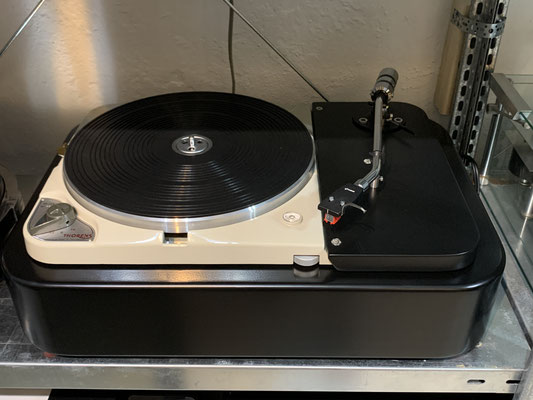

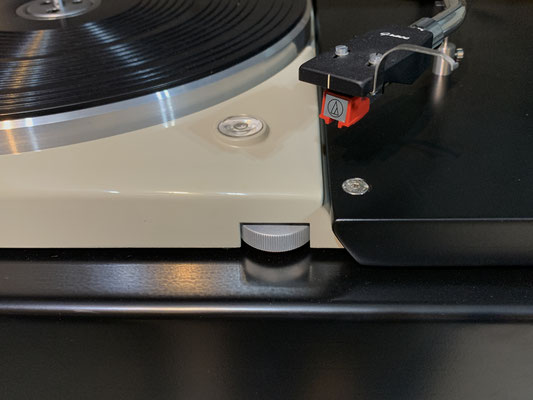

Ein wahres Schmuckstück vom schweizer Spezialisten Riverside Audio / Sascha Zeier komplett revidiert. Herr Zeier kennt den Thorens TD 124 Plattenspieler wie kein Anderer und leistet hier akribische Arbeit bis ins kleinste Detail. Die Edle extrem schwere, in edlem Matt gehaltene Zarge ist ebenfalls hier entstanden und wurde speziell von Riverside Audio angefertigt - dies geschah erst vor drei Jahren.

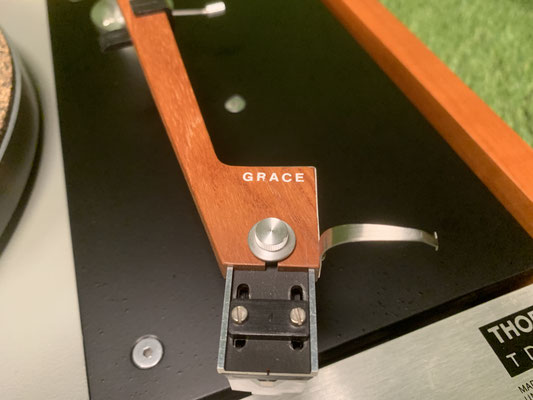

Installiert wurde ein Grace 12" Tonarm. Diese Kombination wurde so komplett vom schweizer Restaurateur ausgeliefert und abgestimmt.

Das externe abgebildete Netzteil gehört nicht zum Angebot.

K531

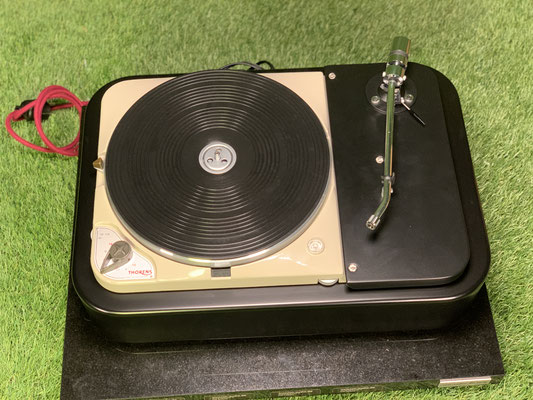

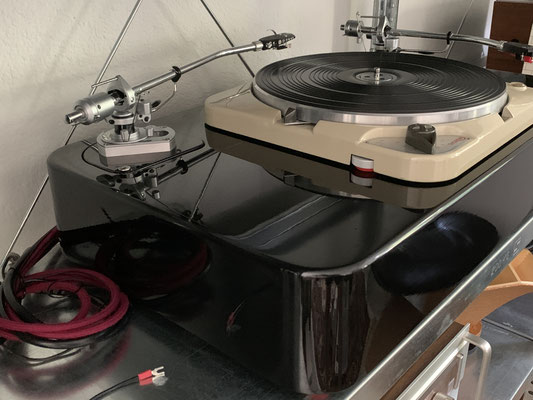

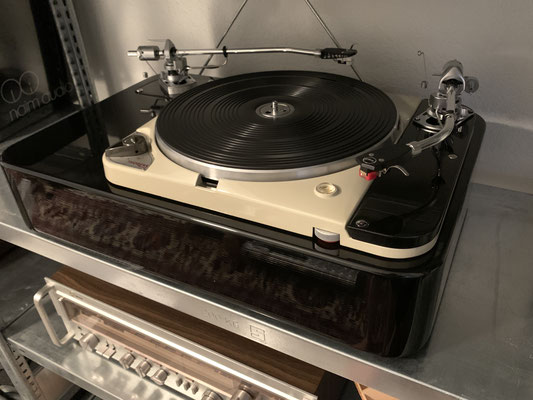

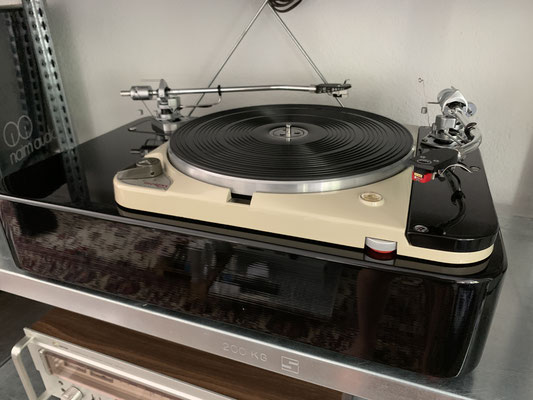

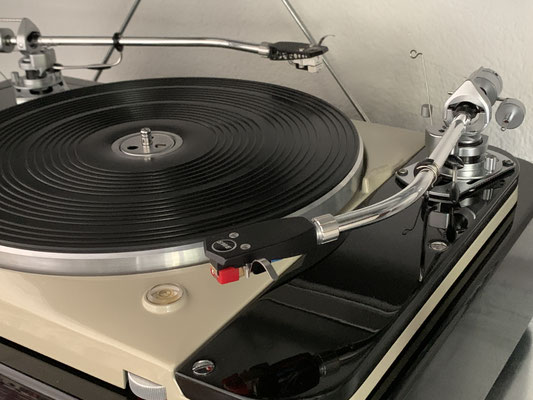

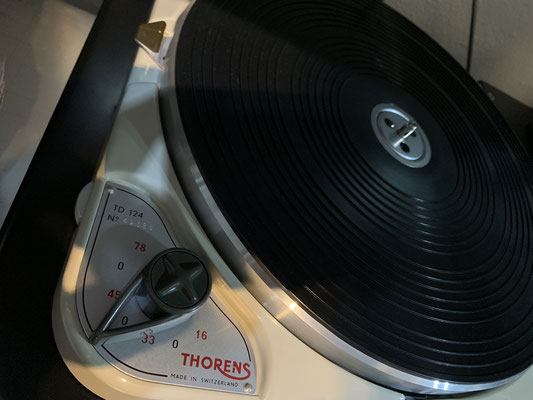

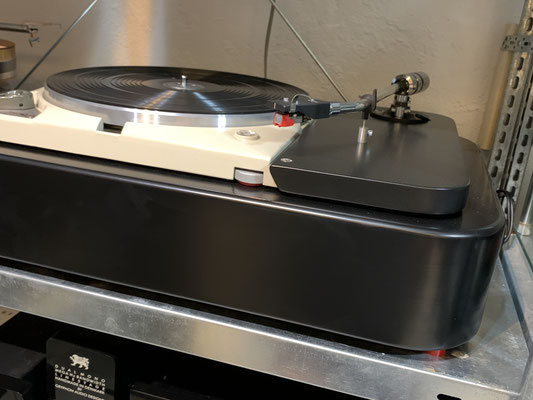

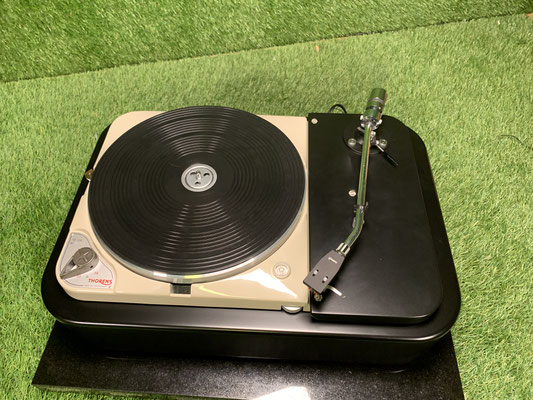

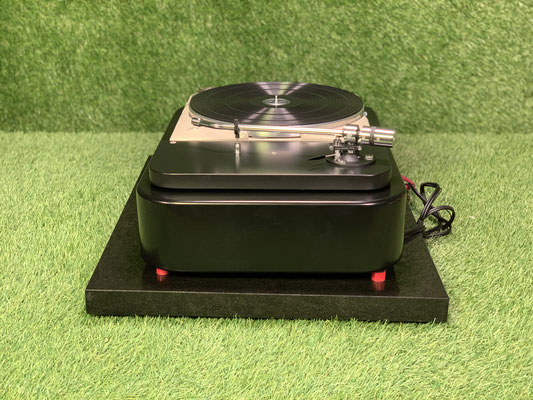

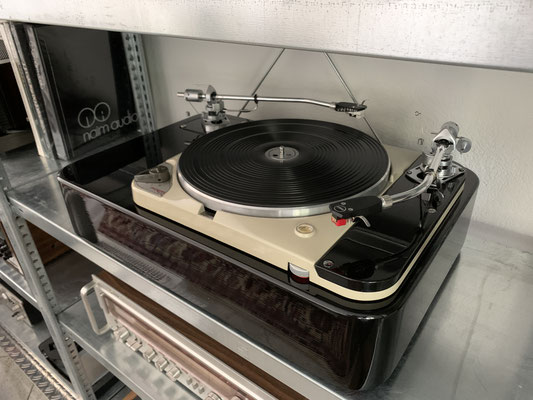

Ein wahres Schmuckstück vom schweizer Spezialisten Riverside Audio / Sascha Zeier komplett revidiert. Herr Zeier kennt den Thorens TD 124 Plattenspieler wie kein Anderer und leistet hier akribische Arbeit bis ins kleinste Detail. Die sehr schwere Klavierlack Zarge ist ebenfalls hier entstanden und wurde speziell von Riverside Audio angefertigt - dies geschah erst vor drei Jahren.

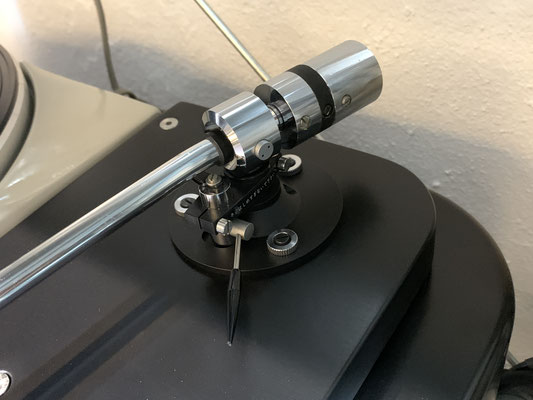

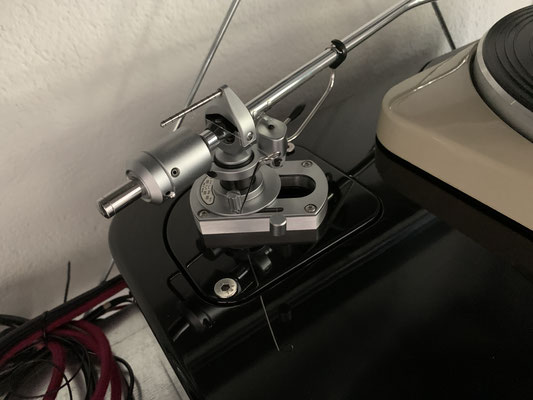

Installiert wurde ein Shure SME 3012 S2 12" sowie der SME Shure 3009 S2 Tonarm. Diese Kombination inkl. Tonabnehmer wurde so komplett vom schweizer Restaurateur ausgeliefert und abgestimmt.

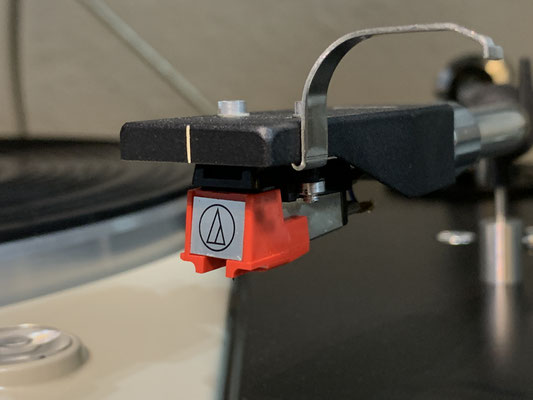

Die installierten Tonabnehmer Shure M44-7 (680€) / Ortofon sind nur wenige Stunden gelaufen

Weiterführende Informationen (ohne Gewähr):

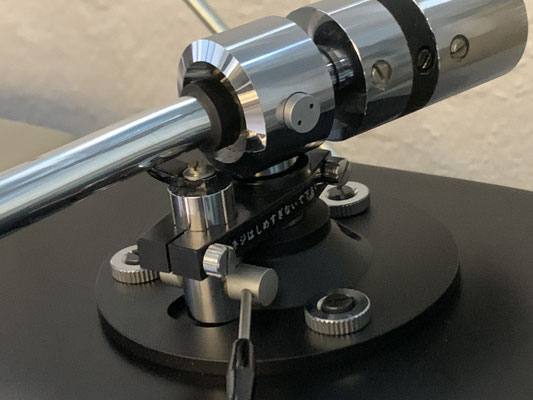

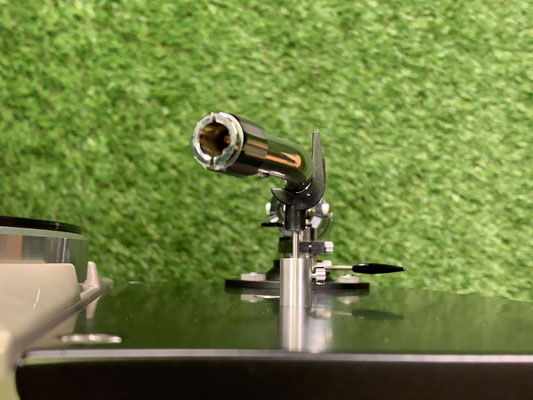

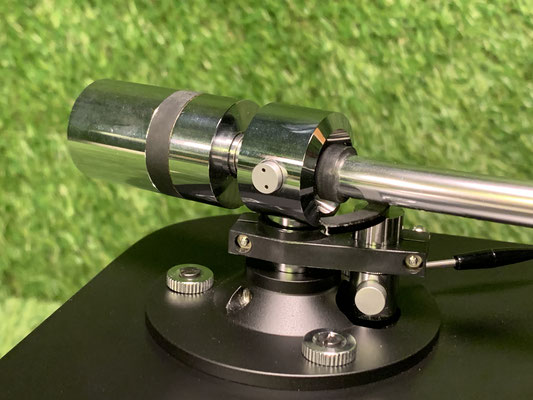

Äußerst seltener und komplett restaurierter SHURE SME 3012 S2 Tonarm in hervorragendem Zustand.

Dieser Tonarm ist absolut original und unverbastelt, bestehend ausschließlich aus originalen SME-Teilen. Es handelt sich nicht um einen der häufig im Internet angebotenen zusammengebastelten Tonarme. SHURE SME Tonarme wurden in den frühen 60er Jahren in Zusammenarbeit der beiden renommierten Firmen in sehr kleinen Stückzahlen hergestellt.

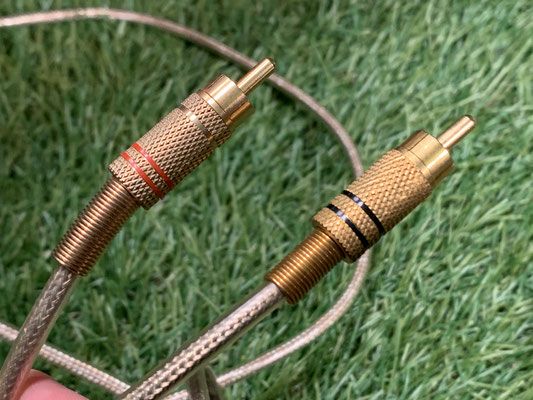

Zum Angebot gehören das originale SHURE SME Headshell mit neuen Headshell-Kabeln, das originale SME Anschlusskabel, originale SME Schrauben für die Bodenplatte sowie passende Inbusschlüssel in zwei Größen.

Der Tonarm wurde vollständig zerlegt und alle Teile gründlich gereinigt. Die Entkopplungsgummis des Gegengewichts wurden ersetzt, sämtliche Kontakte gereinigt, das Silikonöl im Liftmechanismus erneuert und das Lagerspiel der beiden Vertikallager neu eingestellt. Auch die vier Entkopplungsgummis der Bodenplatte wurden ausgetauscht.

Komplett restaurierter SHURE SME 3009 S2 Tonarm in exzellentem Zustand.

Dieser Tonarm ist absolut original und unverbastelt, bestehend ausschließlich aus originalen SME-Teilen. Es handelt sich nicht um einen der häufig im Internet angebotenen zusammengebastelten Tonarme. SHURE SME Tonarme wurden in den frühen 60er Jahren in Zusammenarbeit der beiden renommierten Firmen in sehr kleinen Stückzahlen hergestellt.

Zum Angebot gehören das original SHURE SME Headshell mit neuen Headshell-Kabeln, das original SME Anschlusskabel, originale SME Schrauben für die Bodenplatte, das originale SME Lateral-Zusatzgewicht sowie passende Inbusschlüssel in zwei Größen.

Der Tonarm wurde vollständig zerlegt und alle Teile gründlich gereinigt. Die Entkopplungsgummis des Gegengewichts wurden ersetzt, alle Kontakte gereinigt, das Silikonöl im Liftmechanismus erneuert und das Lagerspiel der beiden Vertikallager neu eingestellt. Auch die vier Entkopplungsgummis der Bodenplatte wurden ausgetauscht.

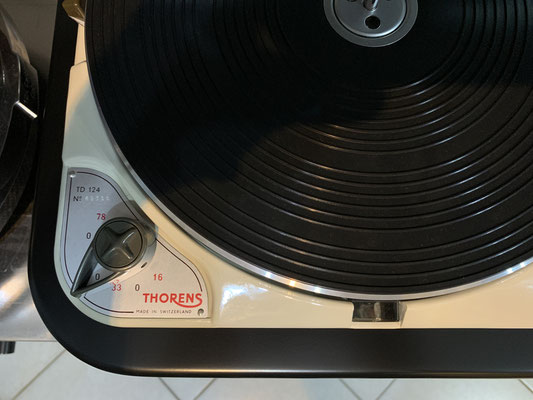

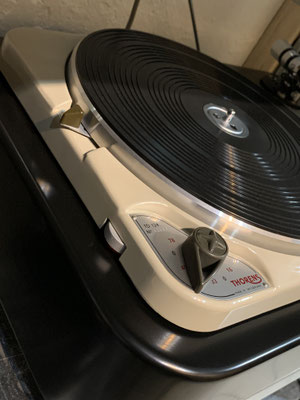

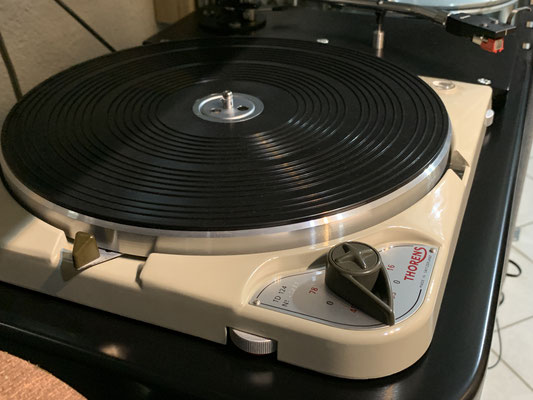

Der TD 124 sowie das Modell TD 124/II ab 1966 sind robuste Laufwerke, die sowohl für den Rundfunk als auch für anspruchsvolle Musikliebhaber entwickelt wurden und den Beginn einer legendären Serie markieren. Die Einführung des TD 124 erfolgte 1957. Thorens löste das Problem vieler zeitgenössischer Reibradantriebe, bei denen Motorvibrationen direkt auf den Plattenteller übertragen wurden, durch die Einführung eines zusätzlichen Riemenantriebs zur Entkopplung des Motors vom Reibrad. Der Motor, der mit nur 10 Watt relativ schwach, aber ausreichend dimensioniert war, konnte durch diese Entkopplung die störenden Vibrationen stark reduzieren.

Der Plattenteller des TD 124 besteht aus zwei Teilen: einem schweren Subteller aus Gusseisen, der 4,5 kg wiegt und magnetisch ist (später gab es eine Sonderausstattung mit einem 1,5 kg leichteren Teller aus nicht-magnetischem Zink-Spritzguss), und dem eigentlichen Plattenteller aus Aluminium mit einer aufliegenden Gummimatte, der 500 g wiegt. Eine Kupplung ermöglichte das Anheben und Stoppen des Plattentellers, während der Motor und der Subteller weiterliefen. Dieses System verringerte den Verschleiß des Reibrades erheblich und ermöglichte extrem kurze Start- und Stoppzeiten von unter einer Sekunde sowie eine Hochlaufzeit des gesamten Antriebssystems von nur wenigen Sekunden.

Technisch ist der TD 124 mit einem vierpoligen Induktionsmotor E50 ausgestattet. Der Übertragungsmechanismus erfolgt mittels eines Gummi-Treibriemens von der Motorachse auf ein unabhängig gelagertes Stufenrad, das mit einer Wirbelstrombremse versehen ist. Von dort wird die Kraft über ein 80 mm durchmessendes Gummi-Reibrad auf den inneren Rand des Plattentellers übertragen, was einen kombinierten Riemen/Reibrad-Antrieb ergibt. Die verfügbaren Geschwindigkeiten sind 16, 33, 45 und 78 Umdrehungen pro Minute. Zudem verfügt der TD 124 über ein Stroboskop und eine Drehzahlfeineinstellung (+/- 3%) mittels einer patentierten Magnetbremse.

1977 waren die E50-Ersatzmotoren erschöpft, und die Firma Papst entwickelte einen speziellen "Außenläufer-Motor" für den TD 124. Dieser Motor nutzte die Vorteile einer großen Schwungmasse und reduzierte die Rumpelstörungen um fast die Hälfte. Allerdings konnte der im Gerät eingebaute Spannungswähler mit diesem Motor nicht mehr genutzt werden, weshalb zwei Varianten angeboten wurden: eine für 200-240 Volt/50 Hz und eine für 100-125 Volt/60 Hz.

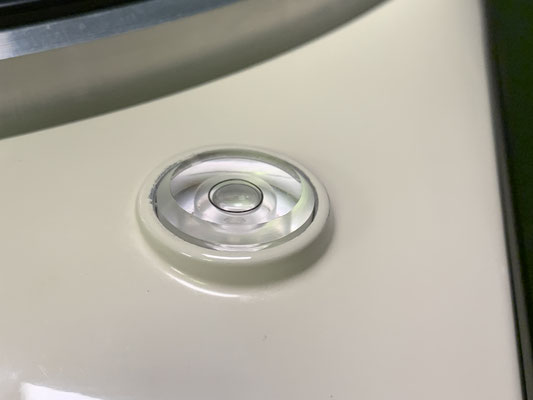

Der TD 124 verfügt über einen eingebauten Single-Puck und eine im Aluminiumguss-Chassis eingelassene Libelle. Der Motor ist mittels einer 3-Punkt-Aufhängung und Gummidämpfern vom Chassis entkoppelt, während das Chassis selbst durch vier Gummipuffer, sogenannte "Pilze", von der Zarge isoliert ist. Die Armbretter sind wechselbar und für 9- und 12-Zoll-Arme geeignet. Das Gerät wurde mit verschiedenen Zargen und Armen ausgestattet und auch als Einbaulaufwerk verkauft.

Die primären Unterscheidungsmerkmale zwischen dem TD 124 und dem TD 124/II ab 1966 sind die Farben und das Design der Gummimatte. Der TD 124 ist cremefarben, während der TD 124/II grau ist. Die Gummimatte des TD 124 hat viele durchgehende Ringe, während die des TD 124/II weniger und zudem durchbrochene Ringe aufweist.

K532

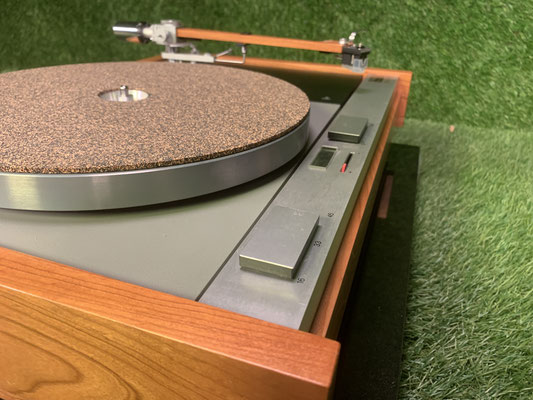

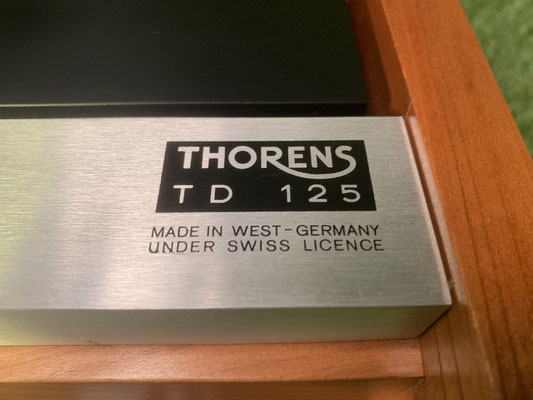

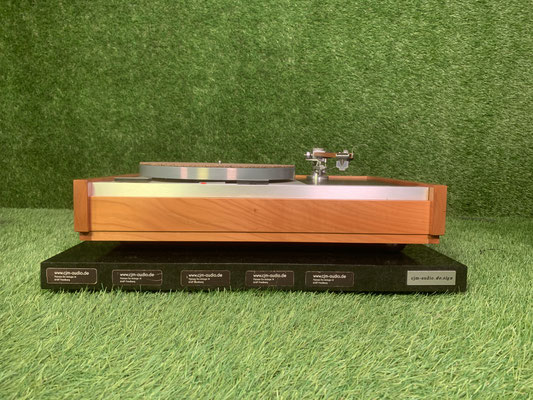

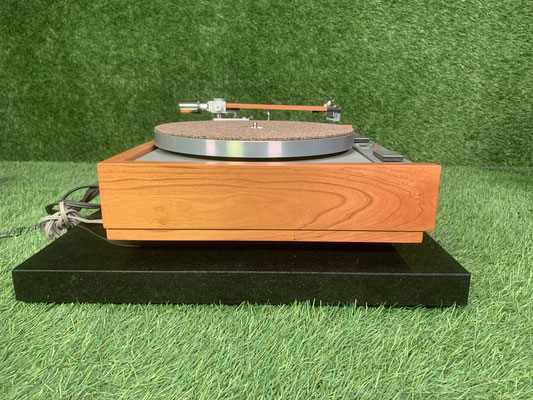

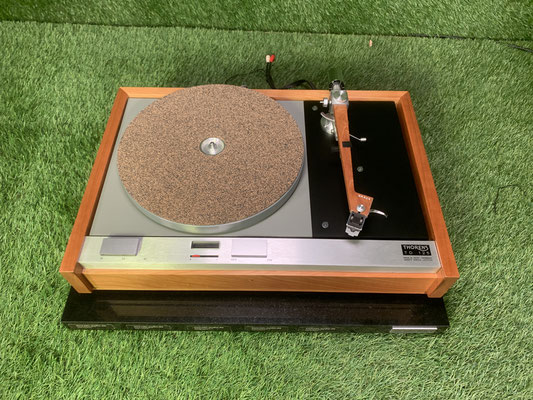

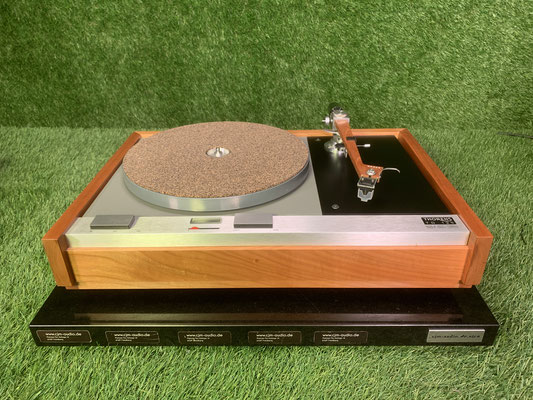

Thorens TD 125 Plattenspieler mit Grace G-714 Tonarm und Denon DL-103R Tonabnehmer. Der Thorens TD 125 wurde revidiert und ist ein Sammlerstück in sehr schönem Zustand!

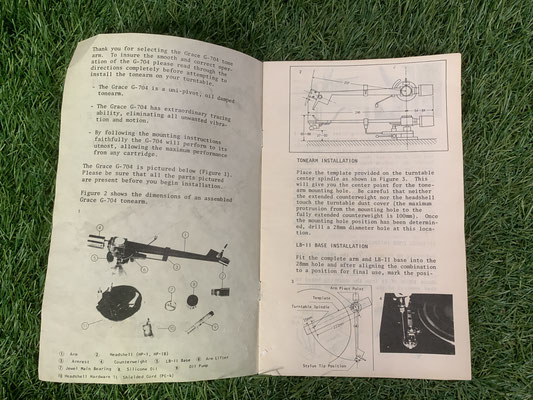

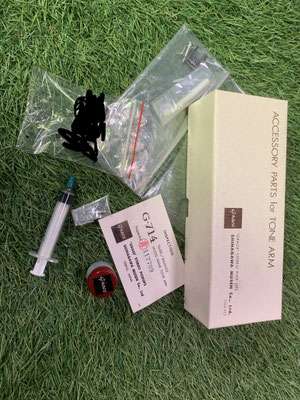

Originalverpackungen und Unterlagen für den Grace G-714 Tonarm und Denon DL-103R Tonabnehmer vorhanden.

Weiterführende Informationen (ohne Gewähr):

Der Thorens TD 125, eingeführt 1968, war der direkte Nachfolger des legendären TD 124. Im Gegensatz zu seinem Vorgänger wies der TD 125 ein völlig neues Design auf, das auf einem einstufigen Riemenantrieb und einem Subchassis basierte, eine Technik, die bereits im kompakteren TD 150 seit 1965 verwendet wurde. Der massivere Aufbau des TD 125 stellte sicher, dass er den hohen Ansprüchen seines Vorgängers gerecht werden konnte.

Konstruktion und Merkmale

Der TD 125 wurde in enger Zusammenarbeit mit dem professionellen Rundfunkausrüster EMT entwickelt, was zu seiner studiotauglichen Auslegung beitrug. Dies zeigte sich auch bei dem 1971 vorgestellten EMT 928. Der Plattenspieler war in verschiedenen Versionen erhältlich, darunter die Basisversion für 9"-Tonarme (TD 125 AB) und eine größere Zarge aus Walnussholz für 16"-Studiotonarme (TD 125 LB). Eine Version ohne Zarge war ebenfalls verfügbar und konnte in einen Montagerahmen (CE 509) eingebaut werden.

Das zentrale Bauteil des TD 125 ist das ca. 7 kg schwere gegossene Subchassis, das sowohl das wechselbare Tonarmboard als auch das Plattentellerlager aufnimmt. Dieses Subchassis ist mit drei gedämpften Kegelfedern von der Zarge entkoppelt, was für eine hohe Trittschalldämpfung sorgt. Die Resonanzfrequenz kann durch Verdrehen der Kunststoff-Lagerschalen angepasst werden. Für den professionellen Einsatz in Diskotheken können die Kegelfedern durch Gummipuffer ersetzt werden. Der Motor ist vom Subchassis getrennt und auf einer eigenen Trägerplatte innerhalb der Zarge montiert.

Plattenteller und Lager

Die ersten Modelle des TD 125 übernahmen den Plattenteller und das Lager vom TD 150. Während anfangs eine Kugel als Axiallager verwendet wurde, kam in späteren Serien ein Spitzenlager zum Einsatz. Das Lagergehäuse der ersten Generation bestand aus Aluminiumguss und war mit drei Schrauben am Schwingchassis befestigt. In der zweiten Generation wurde ein kleineres, aus Stahl gefertigtes Gehäuse verwendet, das in das Chassis eingepresst war.

Antriebssystem

Das bemerkenswerteste Merkmal des TD 125 ist sein Antriebssystem. Er war der erste Thorens-Plattenspieler, bei dem Elektronik in größerem Umfang zum Einsatz kam. Ein 16-poliger 220V-Wechselstrom-Synchronmotor wird von einem 2-Phasen-Generator mit einer Wien-Brücke gesteuert. Der Geschwindigkeitswechsel erfolgt elektronisch durch Veränderung der Frequenz des Motorstroms (20 Hz für 16/min, 40 Hz für 33/min und 55 Hz für 45/min). Eine 78er Geschwindigkeit für Schellackplatten wurde jedoch nicht berücksichtigt. Diese Technologie fand erst 1983 in der 300er Serie wieder Anwendung.

Der kompakte, aber leistungsstarke Motor mit 5 Watt bringt den 3,2 kg schweren Plattenteller in knapp zwei Sekunden auf Nenndrehzahl. Zum Vergleich: Der Motor des TD 124 leistete 10 Watt. Die Regelelektronik des TD 125 hat mit bis zu 20 Watt hohe Leistungsreserven. Die niedrige Motordrehzahl (250/min bei einer Plattentellerdrehzahl von 33/min) und das hochwertige Tellerlager sorgen für eine außergewöhnlich ruhige Laufleistung.

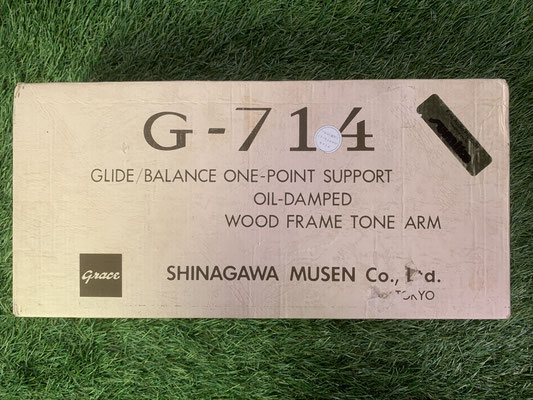

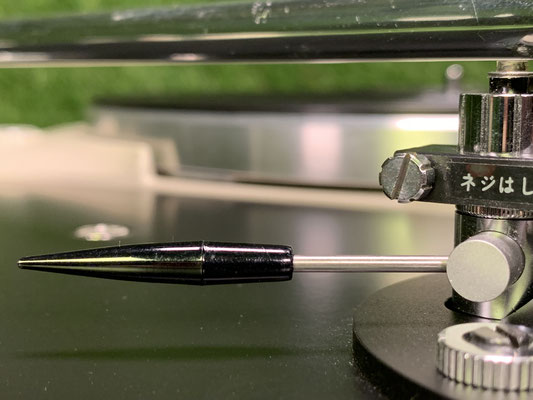

Grace G-714 Tonarm:

Der Grace G-714 Tonarm besteht aus hochwertigem, ausgewähltem Teakholz. Bei der Konstruktion und Herstellung wurden modernste Techniken verwendet, um höchste Präzision und Qualität zu gewährleisten. Zu den besonderen Merkmalen zählen das konische Design, die Uni-Pivot-Aufhängung, die Öldämpfung und ein neuartiger Tonarm-/Headshell-Verbinder.

Durch die sorgfältige Materialauswahl und fortschrittliche Trocknungstechniken wurden Verwerfungen und andere Probleme vermieden. Der Tonarm ist mit einem Ölfinish geschützt. Das Uni-Pivot-Dämpfungssystem hat von Audiokennern viel Lob erhalten. Ein speziell entwickelter selbstkurzschließender Verbinder eliminiert das Brummen, das beim Entfernen der meisten Headshells auftritt. Die Kontakte der G-714-Buchse sind vergoldet, während die Headshell-Kontakte mit Rhodium beschichtet sind, das dreimal haltbarer als Gold ist. An allen Kontaktpunkten wird ein spezielles hartes Dämpfungsmaterial verwendet, um einen optimalen Dämpfungsfaktor zu erzielen. Durch ein einzigartiges Leitungsdesign werden negative Effekte der Tonarmrotation verhindert. Die Auflagekraft kann direkt abgelesen werden, wobei eine volle Umdrehung einer Änderung von 3g entspricht und in Schritten von 0,1g präzise eingestellt werden kann.

Spezifikationen:

Gesamtlänge: 320 mm

Effektive Länge: 237 mm

Drehwinkel: 340 Grad

Überhang: 15 mm

Balancierungssystem: Uni-Pivot, ölgedämpft

Verwendbare Gewichtsbereich: 4 bis 13 g

Ausgangskabel: Niedrigkapazitives Steckertyp-Kabel

Head Plate: HP-1 Typ

Gegengewicht: Einstellbar in 0,1g Schritten

Der G-704 Tonarm ist ähnlich, jedoch hat er einen Aluminiumrahmen anstelle des Holzrahmens.

K529

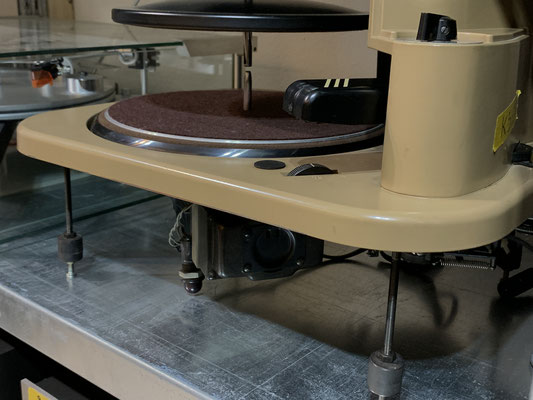

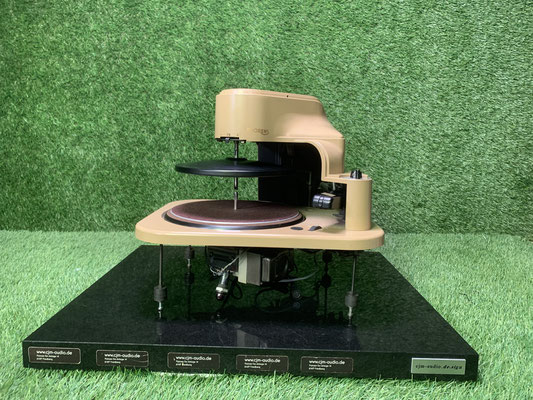

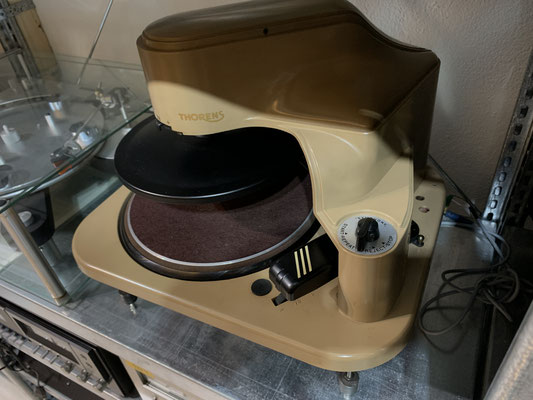

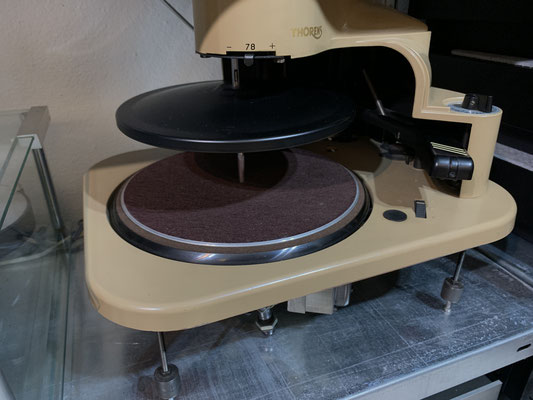

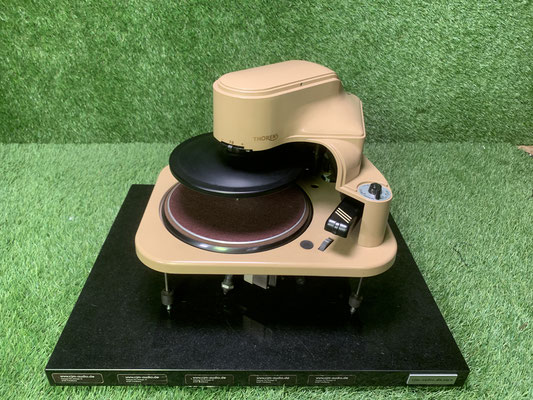

Extrem seltener Thorens TD 224 Studiomatic Plattenwechsler im Museumsqualität.

Der Thorens TD 224 wurde komplett und aufwendig restauriert - ein wahres technisches Schmuckstück!

Weiterführende Informationen (ohne Gewährleistung):

Basierend auf dem TD 124 wurde der TD 224 "Studiomatic" von Thorens entwickelt – ein automatischer Plattenspieler mit ausgefeilter Technologie, der sich als äußerst bemerkenswerte Apparatur erwies. Der TD 224 (1962 - 1968) beseitigte jedoch den zentralen Nachteil traditioneller Plattenspieler mit Wechslern: den sich mit jeder abgespielten Platte ändernden horizontalen Abtastwinkel. Der Wechselmechanismus-Arm entnahm eine Schallplatte vom Stapel und platzierte sie auf dem Plattenteller, wo sie standardmäßig abgespielt wurde. Nach der Wiedergabe wurde der Tonarm zurückgeführt, der Wechselarm nahm die Platte, legte sie auf einen separaten Stapel und der Ablauf wiederholte sich.

Obwohl der TD 124 bereits damals recht teuer war, übertraf der Preis des TD 224 (fast das Doppelte).

Der Plattenspieler Thorens TD 224 "Studiomatic" war mit dem gleichen Tonarm wie der Serien-TD 124, dem BTD-12 S, ausgestattet, erforderte jedoch aufgrund des Wechselarms einige Anpassungen. Der Knopf zur Betätigung der Antriebskupplung, um Haupt- und Subteller voneinander zu trennen, befand sich nun auf der Vorderseite des Laufwerks, rechts verschoben. Das Stroboskopfenster befand sich auf der linken Seite, nicht aus ästhetischen, sondern funktionalen Gründen.

Die Mechanik des TD 224 war recht kompliziert, da der Motor nicht nur den Plattenteller, sondern auch den Wechselarm antrieb. Auf dem Bild ist zu erkennen, dass die Doppel-Riemenscheibe (für 50 und 60 Hz) und die 4-stufige Antriebsscheibe identisch waren mit denen des TD 124. Allerdings gab es zwei vom Motor angetriebene Gummi-Reibräder: das rechte trieb den Plattenteller an, das linke bewegte über mehrere Zwischenräder den Wechselarm. Aufgrund des begrenzten Platzes unter dem Plattenteller konnten die groß dimensionierten Lager des TD 124 nicht genutzt werden; stattdessen griff man auf die kleineren Lager des TD 135 zurück.

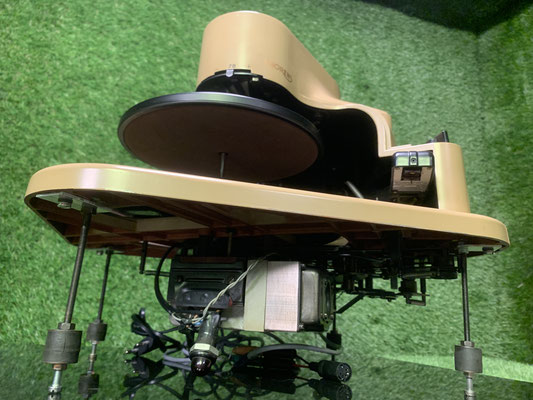

Die Komplexität der Konstruktion wird auf dem unteren Bild deutlich. Ein System aus Hebeln, Federn und anderen mechanischen Übertragungsteilen wurde aktiviert, sobald die Platte abgespielt und der Tonarm zurückgeführt wurde. Die Platte wurde vom Wechselarm aufgenommen und abgelegt. Eine neue Platte wurde vom Stapel genommen und auf den Plattenteller gelegt. Der Tonarm bewegte sich automatisch über die Einlaufrille, senkte sich ab und die Musik begann von neuem. Bis zu acht Schallplatten mit unterschiedlichen Durchmessern konnten so nacheinander abgespielt werden. Da der horizontale Abtastwinkel immer konstant war – es lag ja immer nur eine Platte auf dem Teller – traten keine Klangverluste aufgrund von Winkelfehlern auf. Dieser erhebliche Nachteil herkömmlicher Plattenspieler mit Wechslern wurde beim TD 224 vermieden.

K530

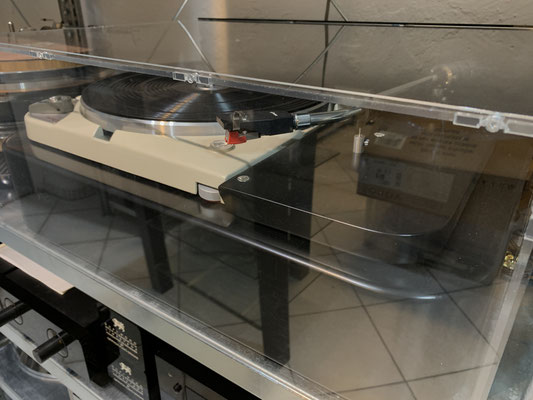

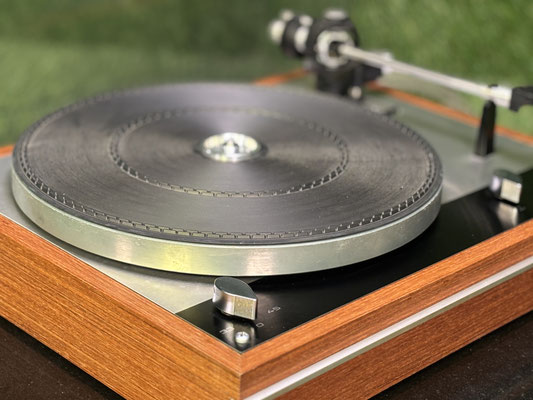

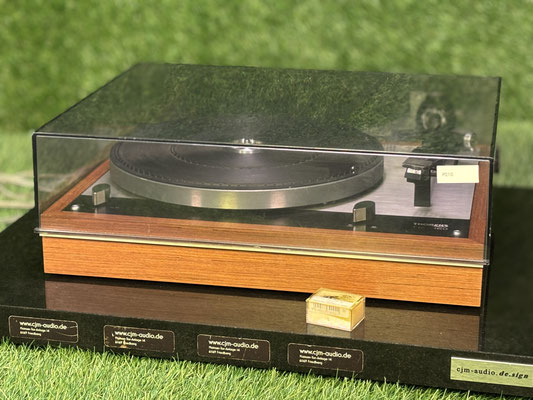

Plattenspieler Klassiker von Thorens.

Guter Zustand, geringe Gebrauchsspuren, volle Funktion.

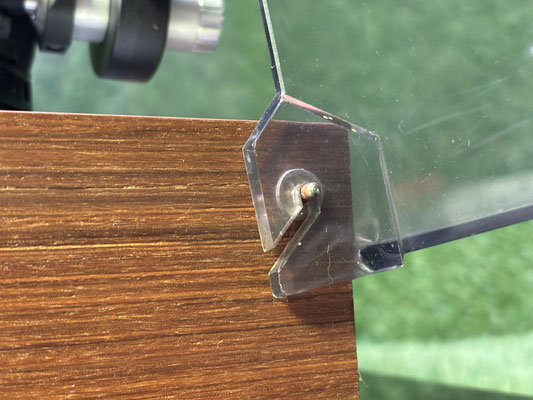

Defekt nur an der Haube.

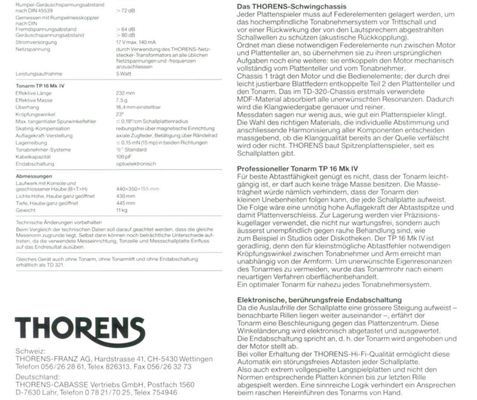

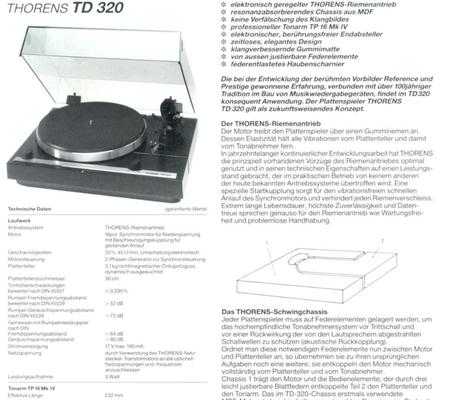

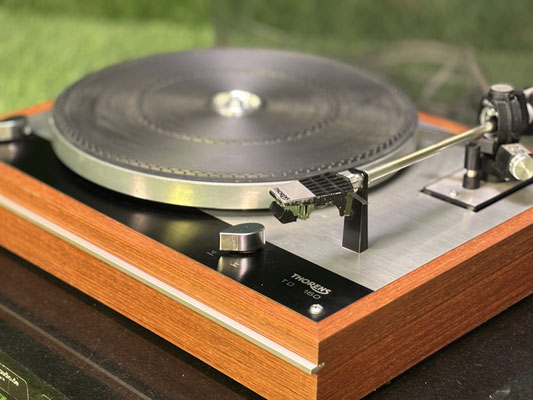

Thorens TD 320 MKIII

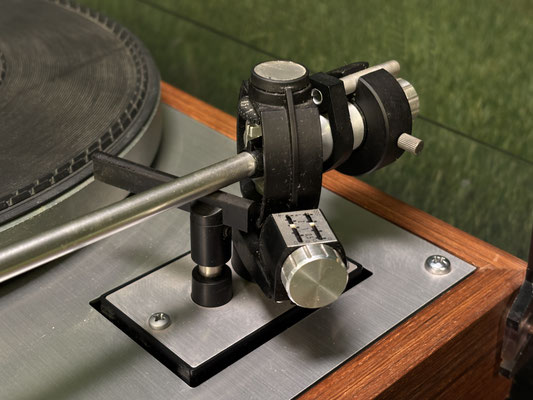

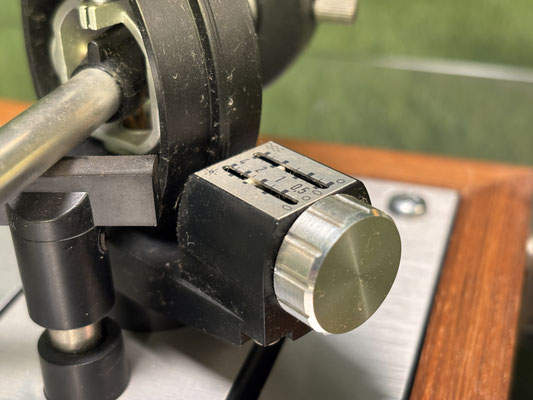

Thorens TP-90 Tonarm

Thorens TP-95 Headshell
