Quadrophonie Geräte und Zubehör Übersicht 4 Kanal HiFi
Quadrophonie Systeme der 1970er Jahre und Geräte im Überblick
Diese Quadrophonie Übersicht ist als dauerhaft wachsendes Verzeichnis aufgebaut. Sie verbindet aktuelle Angebote mit einer technischen Einordnung nach Systemen, Gerätekategorien und Entwicklungsphasen, sodass jedes Gerät im Kontext der 4 Kanal Technik verstanden werden kann. Quadrophonie Geräte werden häufig über einzelne Modellbezeichnungen gesucht, doch erst die zugrunde liegenden Systeme wie SQ, QS oder CD4 erklären die funktionalen Unterschiede, die Signalverarbeitung und die konstruktiven Besonderheiten dieser Epoche.
Der Kern dieser Sammlung liegt in der klassischen Quadrophonie Phase der 1970er Jahre, in der zahlreiche Hersteller parallel an unterschiedlichen Mehrkanal Konzepten arbeiteten. Receiver, Verstärker, Decoder und Demodulatoren entstanden nicht als isolierte Geräte, sondern als Bestandteile vollständiger Systeme, die je nach Verfahren unterschiedlich aufgebaut waren. Während Matrixverfahren wie SQ und QS auf Signalverteilung innerhalb eines Stereosignals basieren, arbeitet CD4 mit einer diskreten Kanalübertragung und erfordert zusätzliche Demodulator Technik.
Innerhalb der Quadrophonie Gerätefamilie lassen sich Unterschiede weniger über einzelne Modelle, sondern über Systemzugehörigkeit und technische Umsetzung nachvollziehen. Decoder, Quadralizer, 4 Kanal Receiver sowie spezialisierte Zubehörkomponenten bilden zusammen ein technisch abgestimmtes Umfeld. Diese Zusammenhänge sind entscheidend, um Geräte korrekt einzuordnen, sinnvoll zu kombinieren und ihre ursprüngliche Funktion zu verstehen.
Zu den vertretenen Herstellern zählen unter anderem Marantz, Sansui, Pioneer, Telefunken, Grundig und weitere Anbieter dieser Epoche.
Die Modellübersicht unterhalb dieses Textes ist als Sammlung gedacht, die laufend ergänzt wird. Aktuell verfügbare Geräte stehen hier neben dokumentierten Modellen aus unterschiedlichen Herstellerserien, sodass diese Seite sowohl als Einstieg in den Bestand als auch als strukturierte Referenz für Quadrophonie Technik dient.
Eine Übersicht aller aktuell verfügbaren Geräte finden Sie in der folgenden Liste.
Schnellnavigation und Filter
Diese Seite wächst laufend. Mit Suche und Filtern finden Sie Geräte nach Kategorie, System, Marke und Modell.
ID: pioneer-qx-747
Kategorie: HiFi Receiver
Produkt: Pioneer QX-747 4 Channel Quadro Receiver
Preis:
Produktnummer: MU644
Der Pioneer QX-747 ist ein 4-Kanal-Quadro-Receiver aus der mittleren Phase der 1970er Jahre und wurde für diskrete sowie matrixbasierte Mehrkanal-Wiedergabe entwickelt. Das Gerät vereint
UKW/MW-Tuner, Vorstufe und vier Endstufen in einem großformatigen Gehäuse mit Holzseitenteilen.
Der QX-747 arbeitet mit separaten Verstärkerzügen für Front- und Rear-Kanäle. Die Front zeigt die typische Kombination aus großer Abstimmeinheit, Funktionswahlschalter und getrennten
Klangregelungen für Vorder- und Rückkanäle. Zusätzlich sind CD-4 Separation und verschiedene Quadro-Modi wählbar.
Die Endstufen sind diskret aufgebaut und für den 2- oder 4-Kanal-Betrieb ausgelegt. Neben Phono- und Hochpegeleingängen bietet das Gerät mehrere Lautsprecheranschlüsse sowie getrennte
Regelmöglichkeiten für Front- und Rear-Signale.
Technische Daten:
Gerätetyp: 4-Kanal Quadro Receiver
Produktionszeitraum: ca. 1974–1976
Ausgangsleistung: ca. 4 × 25–30 Watt an 8 Ohm
Stereo-Betrieb: ca. 2 × 40–45 Watt an 8 Ohm
Frequenzgang: ca. 20 Hz – 20 kHz
Klirrfaktor: ca. 0,5 %
Empfangsbereiche: UKW 87,5–108 MHz, MW
Anschlüsse: Phono, AUX, Tape, 4-Kanal-Eingänge, Lautsprecher Front/Rear, Kopfhörer
Besonderheiten: CD-4 Decoder, getrennte Klangregelung Front/Rear, Quadro-Matrix, Holzgehäuse
Abmessungen: ca. 520 × 160 × 420 mm
Gewicht: ca. 18–20 kg
ID: pioneer-qx-646
Kategorie: HiFi Receiver
Produkt: Pioneer QX-646 4 Channel Quadro Receiver
Preis:
Produktnummer: MU647
Pioneer QX-646 4 Channel Quadro Receiver aus der frühen Quadrophonie-Generation um ca. 1973–1975. Das Modell gehört zur QX-Serie von Pioneer und ist als vollwertiger 4-Kanal-Receiver mit
integriertem Mehrbereichstuner konzipiert.
Der QX-646 verfügt über einen UKW/MW-Tuner mit analoger Skala, integrierter Signal- und Stereoanzeige sowie separater Funktionssektion für 2CH, RM, 4CH und CD-4. Die CD-4 Separation ist
frontseitig regelbar, was eine Anpassung an diskrete Quadrophonie-Schallplatten ermöglicht. Zusätzlich sind Matrix-4CH- und konventionelle Stereo-Betriebsarten wählbar.
Im Verstärkerteil arbeitet das Gerät mit vier diskret aufgebauten Endstufen. Die Ausgangsleistung liegt bei ca. 4 x 15–20 Watt an 8 Ohm im 4-Kanal-Betrieb, beziehungsweise höherer Leistung im
2-Kanal-Modus. Front- und Rear-Balance sind getrennt regelbar. Bass- und Höhenregler wirken kanalgetrennt für Front und Rear.
Die Front ist im klassischen Pioneer-Design der frühen 1970er Jahre gehalten mit Aluminium-Panel, massiven Drehreglern und seitlichen Holzapplikationen. Der Funktionswahlschalter steuert FM, AM,
Phono sowie Aux. Zusätzlich sind Tape-Monitor, Loudness und Lautsprecherwahl integriert.
Technische Daten:
Baujahr: ca. 1973–1975
System: 4 Channel Quadro Receiver
Ausgangsleistung: ca. 4 x 15–20 W an 8 Ohm
Frequenzgang: ca. 20 Hz – 20 kHz
Klirrfaktor: < 1 % bei Nennleistung
Empfangsbereiche: UKW 87,5–108 MHz, MW
Quadro-Systeme: CD-4, RM (Matrix), 2CH Stereo
Regelung: Front/Rear Balance, Bass, Treble
Anschlüsse: Phono, Aux, Tape, 4 Lautsprecherpaare
Bauform: Vollformat
Gehäuse: Aluminiumfront mit Holzseitenteilen
Netzspannung: 220–240 V
Der QX-646 steht innerhalb der Pioneer Quadrophonie-Generation unterhalb der größeren QX-747- und QX-949-Modelle, bietet jedoch die vollständige 4-Kanal-Architektur inklusive CD-4-Funktionalität
und getrennten Front-/Rear-Regelwegen.
ID: grundig-rtv-1020-hifi
Kategorie: HiFi Receiver
Produkt: Grundig RTV 1020 HiFi 4D
Preis:
Produktnummer: MÜ679

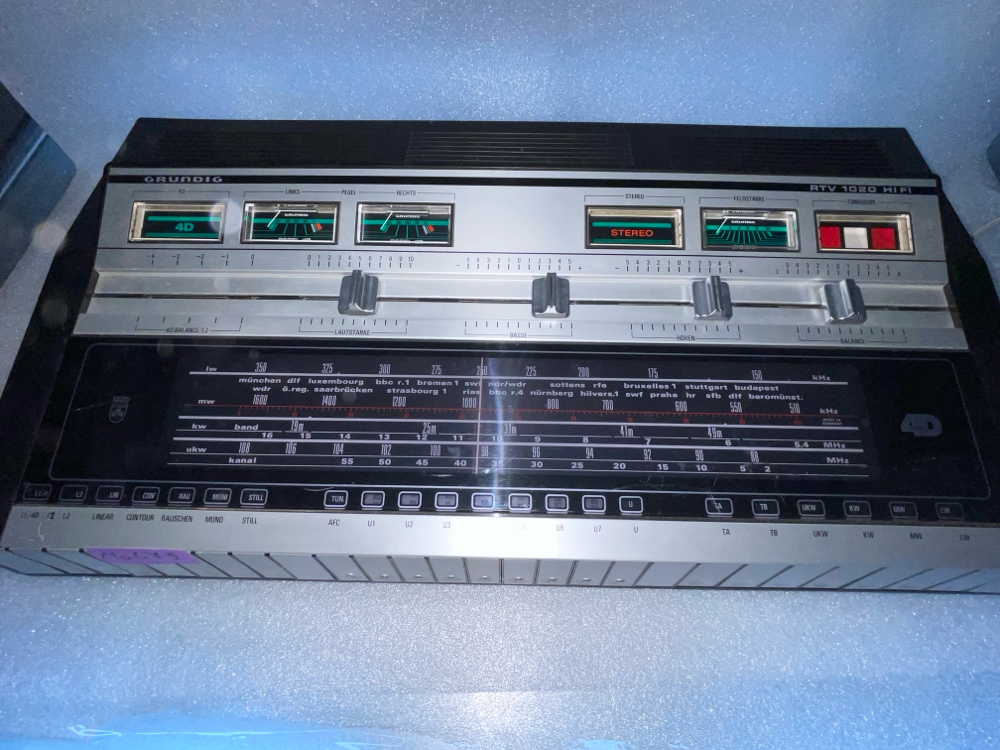

Grundig RTV 1020 HiFi aus der frühen 4D-Serie mit integriertem Mehrbereichstuner und Stereo-Endstufe. Charakteristisch sind die getrennten Anzeigeinstrumente für 4D, Stereo, Feldstärke und Pegel
sowie das TUNOSCOPE-Feld. Großes durchgehendes Skalenglas für UKW, MW, KW und LW. Schieberegler für 4D-Balance, Stereo-Balance, Lautstärke, Bass und Höhen.
Technische Daten:
Empfangsteil:
• UKW 87,5 – 108 MHz
• MW 510 – 1600 kHz
• LW 150 – 350 kHz
• KW Mehrbereichsband
• AFC Schaltung
• TUNOSCOPE Abstimmhilfe
• Feldstärkeinstrument
Verstärkersektion:
• Ausgangsleistung: 2 × 25 Watt Sinus an 4 Ω
• Frequenzgang: 30 Hz – 20 kHz
• Klirrfaktor: < 1 %
• Signal-Rauschabstand: > 60 dB
• 4D Schaltung mit einstellbarer Raumanteilregelung
• Getrennte Klangregelung für Bass und Höhen
• Balance und Stereo-Balance
Anschlüsse:
• Phono Eingang
• Tonband TB
• TA Magnet / TA Kristall
• Lautsprecheranschlüsse für mehrere Paare
• Kopfhöreranschluss
Netzspannung:
110 – 240 V umschaltbar
50 Hz
Hersteller: Grundig
Baujahr: 1970er Jahre
ID: national-panasonic-se-405
Kategorie: HiFi Quadrophonie CD-4 Demodulator
Produkt: National Panasonic SE-405 CD-4 System Disc Demodulator
Preis: 399 EUR
Produktnummer: MU615

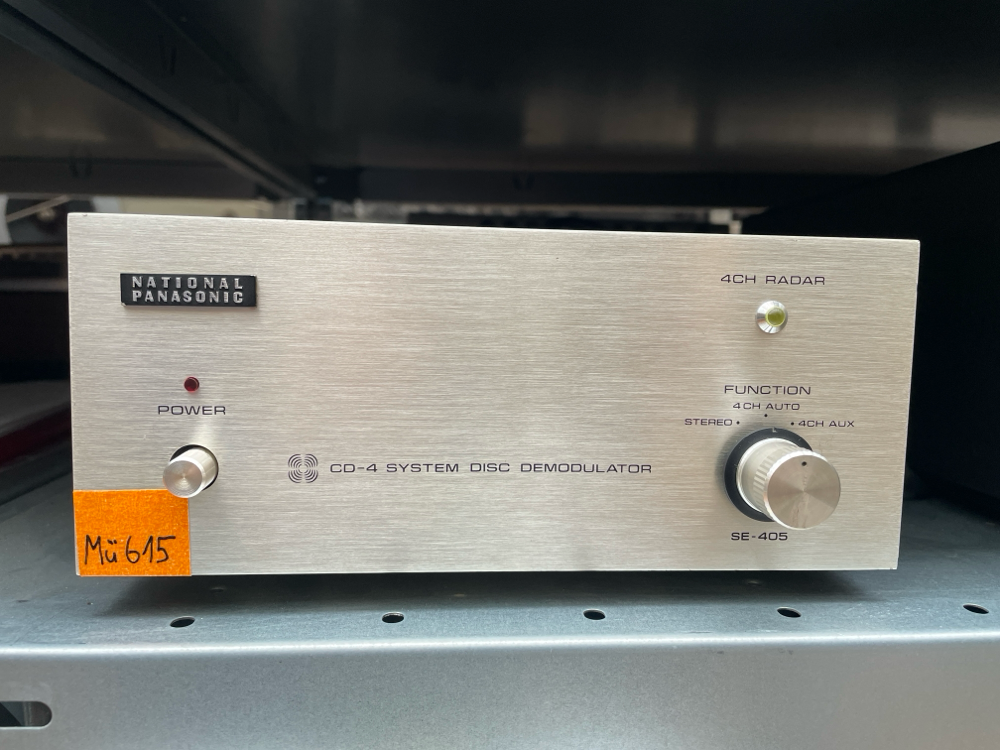

National Panasonic SE-405 CD-4 Disc Demodulator zur Dekodierung von analogen CD-4 Quadrophonie Schallplatten mit 4 Kanal Radar Anzeige. Umschaltbar zwischen 4CH Auto, Stereo und 4CH Aux über
zentralen Funktionsregler rechts. Aluminium Front im gebürsteten Design mit separatem Power Schalter links und Statusanzeige.
Der SE-405 gehört zur frühen CD-4 Quadrophonie Serie von National Panasonic und wurde für die Decodierung diskreter 4 Kanal Schallplatten entwickelt. Das CD-4 System arbeitet mit Hochfrequenz
Trägersignal zur Übertragung der hinteren Kanäle und erfordert geeigneten CD-4 Tonabnehmer sowie kompatiblen Quadrophonie Verstärker. Konzipiert für Integration in 1970er Jahre 4 Kanal HiFi
Systeme im Vollformatgehäuse.
ID: dual-cdv-60
Kategorie: HiFi Verstärker
Produkt: Dual CDV 60 Quadro Verstärker
Preis:
Produktnummer: MU614

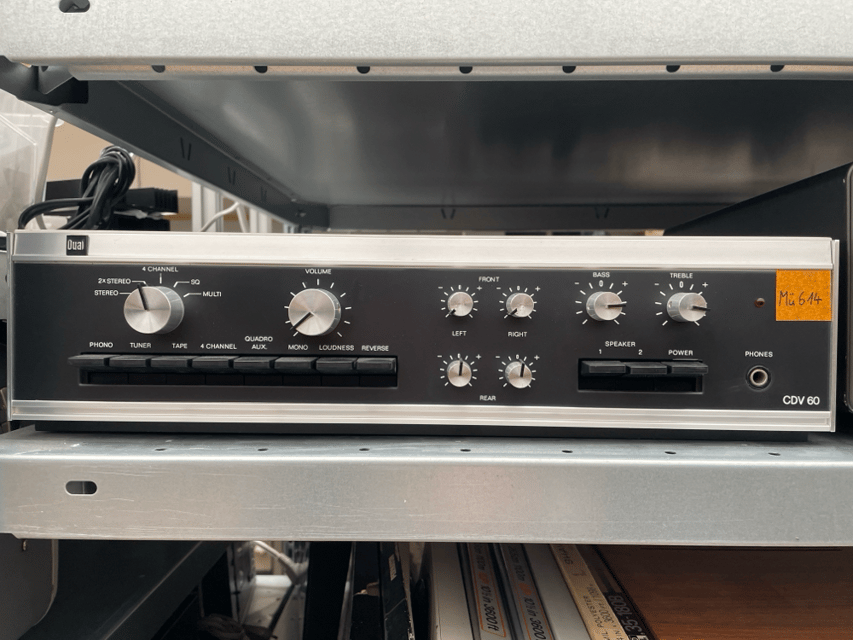

Dual CDV 60 4 Channel Stereo Verstärker mit integrierter Quadrofunktion, schaltbar zwischen 2x Stereo, Stereo, SQ und Multi Betrieb. Front in silber schwarz mit zentralem Lautstärkeregler,
separaten Reglern für Front Left Right und Rear sowie Bass und Treble Klangregelung. Drucktasten für Phono, Tuner, Tape, 4 Channel, Aux, Mono, Loudness und Reverse. Lautsprecherwahl für Speaker 1
und 2 sowie Kopfhöreranschluss vorne rechts.
Der CDV 60 gehört zur Dual Quadrofähigen Verstärkerserie der 1970er Jahre und wurde für den 4 Kanal Betrieb nach dem damaligen Quadro Standard konzipiert. Er positioniert sich innerhalb der Dual
HiFi Linie als kompakter Vollverstärker mit integrierter Vor Endstufe und Mehrkanal Umschaltung im Vollformatgehäuse.
ID: sharp-sa-507h
Kategorie: HiFi Receiver
Produkt: Sharp SA-507H 4-Kanal Quadro Receiver
Preis:
Produktnummer: MU618
Der Sharp SA-507H ist ein klassischer 4-Kanal Quadro Receiver aus den frühen 1970er Jahren mit eingebautem UKW-FM Tuner bis etwa 104 MHz und Mehrbereichsskala, typisch für die damalige
Quadro-HiFi Generation. Sein Vollformatgehäuse kombiniert Holzseiten mit einer klar strukturieren Aluminiumfront.
Auffällig sind die getrennten Front- und Rear-Level-Regler sowie die Mehrkanal-Matrix-Schaltung, die sowohl klassische Stereo- als auch Surround-artige Quadro-Wiedergabe ermöglicht. Anschlüsse
für DIN und Cinch-Lautsprecherpaare, Phono-Eingang, Monitor- und Tape-Schleifen spiegeln den 1970er-HiFi-Standard wider.
Der SA-507H stellt durch seine Quadrophonie-Architektur und solide Verarbeitung ein interessantes Stück Hochphase analoger Mehrkanal-Receivertechnik der frühen 1970er Jahre dar.
ID: jvc-4vr-5406
Kategorie: HiFi Quadro Receiver
Produkt: JVC 4VR-5406 CD-4 4 Channel Stereo Receiver
Preis:
Produktnummer: MU620
Der JVC 4VR-5406 stammt aus der 4VR Serie der frühen 1970er Jahre und ist ein vollwertiger 4 Kanal Receiver mit integriertem CD-4 Demodulator für echte diskrete Quadrophonie. Neben klassischem 2
Kanal Stereo beherrscht das Gerät Matrix 4 Kanal sowie CD-4 4 Channel Discrete Wiedergabe.
Ausgestattet mit FM und AM Tuner, separater Quellenwahl für Phono, Aux und Tape sowie umschaltbarer Lautsprechersektion für 2 oder 4 Kanäle. Die Ausgangsleistung liegt bei ca. 4 x 25 Watt an 8
Ohm im 4 Kanal Betrieb. Frequenzgang im Verstärkerbereich typischerweise 20 Hz bis 20 kHz.
Frontseitig mit Bass, Treble und Lautstärkeregelung, Loudness Funktion sowie großem Funktionswahlschalter für Stereo, Matrix und 4 Channel Discrete. Charakteristisch ist die 4 Channel Radar
Anzeige links, die die Kanalverteilung visuell darstellt. Klassische JVC Konstruktion im Vollformatgehäuse der Quadrophonie Ära.
ID: sony-sqd-2020
Kategorie: HiFi Quadrophonie Decoder
Produkt: Sony SQD-2020 SQ Decoder
Preis:
Produktnummer: MU259
Sony SQD-2020 SQ Decoder in massiver Vollformat-Ausführung mit integrierten vier VU-Metern zur Pegelanzeige der Front- und Rear-Kanäle. Das Gerät stammt aus der frühen Quadrophonie-Ära der 1970er
Jahre und ist als externer Matrix-Decoder für SQ-kodierte Schallplatten konzipiert.
Der SQD-2020 ermöglicht die Dekodierung von SQ-Matrix-Quadrophonie in 4-Kanal-Wiedergabe. Frontseitig befinden sich Master-Volume, getrennte Front- und Back-Level-Regler, Mode-Umschaltung
(Normal, Mono) sowie Systemwahl für 2CH, 2→4, SQ, RM (R-MTX) und Discrete. Zusätzlich verfügt das Gerät über Bass- und Höhenregelung für die Rückkanäle sowie Monitor-Wahlschalter für 2CH Tape,
4CH Tape und Source.
Das Gerät ist als Solid-State-Konstruktion aufgebaut und wurde für Integration in bestehende Stereoanlagen mit externem 4-Kanal-Verstärkersystem entwickelt.
Technische Daten:
System: SQ Matrix Decoder
Kanäle: 4 Kanal Ausgabe
Frequenzgang: ca. 20 Hz – 20 kHz
Klirrfaktor: < 0,5 %
Übersprechdämpfung Front/Rear: typisch > 20 dB (SQ abhängig)
Eingänge: Line In, 2CH Tape, 4CH Tape
Ausgänge: Front L/R, Rear L/R
Pegelanzeige: 4 VU Meter
Klangregelung: Bass und Treble für Rear
Bauart: Transistorisiert, Solid State
Netzspannung: 220–240 V
Baujahr: ca. Mitte 1970er Jahre
Der SQD-2020 wurde für die Erweiterung klassischer Stereoanlagen auf 4-Kanal-Matrixbetrieb konzipiert und gehört zur hochwertigen Sony-Quadrophonie-Serie.
ID: telefunken-quadro-hifi-1000
Kategorie: HiFi Receiver
Produkt: Telefunken Quadro HiFi 1000 4 Kanal Receiver
Preis:
Produktnummer: MU625
Der Telefunken Quadro HiFi 1000 ist ein 4 Kanal Receiver aus der Mitte der 1970er Jahre und wurde für Stereo und diskrete sowie Matrix Quadro Wiedergabe konzipiert. Das Gerät kombiniert UKW MW LW
und KW Tuner mit vier integrierten Endstufen in einem flachen Frontdesign mit beleuchteter Skalenscheibe.
Typisch für diese Generation sind die getrennten Regler für Front und Rear Kanäle, Schieberegler für Klang und Balance sowie die Umschaltung zwischen Stereo Matrix und Diskret Betrieb. Die Front
zeigt die Telefunken typische klare Beschriftung mit separater Anzeige für Stereo und Bandwahl.
Technisch arbeitet der Receiver mit vier diskreten Leistungsverstärkern und einer analogen Tunersektion mit Mehrbereichsempfang. Anschlussseitig stehen Phono Hochpegel Eingänge sowie
Lautsprecheranschlüsse für vier Kanäle zur Verfügung.
Technische Daten:
Gerätetyp: 4 Kanal Receiver
Produktionszeitraum: ca. 1974 bis 1976
Ausgangsleistung: ca. 4 x 15 bis 25 Watt an 4 Ohm
Stereo Betrieb: ca. 2 x 30 bis 40 Watt an 4 Ohm
Frequenzgang: ca. 20 Hz bis 20 kHz
Klirrfaktor: unter 0,5 Prozent
Empfangsbereiche: UKW MW LW KW
Eingänge: Phono AUX Tape
Lautsprecheranschlüsse: 4 Kanäle Front und Rear
Besonderheiten: Matrix und diskrete Quadro Umschaltung getrennte Front Rear Regelung
Abmessungen: ca. 520 x 150 x 350 mm
Gewicht: ca. 12 bis 15 kg
ID: goerler-gv-320
Kategorie: HiFi Verstärker
Produkt: Görler GV 320 Stereo Verstärker
Preis:
Produktnummer: MU650
Der Görler GV 320 ist ein Stereo Vollverstärker der frühen 1970er Jahre mit integrierter Quadrophonie-Matrixsektion. Das Gerät stammt aus der Phase der analogen Mehrkanal-Experimente und
verbindet klassische Stereo-Verstärkung mit zuschaltbaren Q-Sound- und Matrix-Funktionen.
Die Front ist in dunklem Aluminium ausgeführt und besitzt getrennte Schieberegler für Front und Rear Lautstärke, Balance links/rechts, Bass und Treble. Zusätzlich sind separate Regler für vordere
und hintere Hochton- sowie Tieftonbereiche vorhanden. Die Signalumschaltung erfolgt über eine Reihe massiver Kipptaster mit klarer Beschriftung für Tuner, Aux, TB, Monitor sowie Mono, Stereo,
Q-Sound, Matrix und Diskret.
Die Verstärkersektion arbeitet in diskreter Transistortechnik und ist für 4-Ohm- und 8-Ohm-Lautsprecher ausgelegt. Das Gerät kann sowohl im klassischen 2-Kanal-Betrieb als auch im erweiterten
Matrix-Mehrkanalmodus betrieben werden.
Technische Daten:
Bauart: Stereo Vollverstärker mit Matrixfunktion
Ausgangsleistung: 2 x 35 Watt an 4 Ohm
Frequenzgang: 20 Hz – 20 kHz
Klirrfaktor: < 1 %
Eingänge: Phono (MM), Aux, Tape
Ausgänge: Lautsprecher Front/Rear, Kopfhörer
Klangregelung: Bass, Treble, getrennte Front/Rear-Regelung
Schaltung: Transistorisiert
Netzspannung: 220–240 V
Baujahr: 1972–1975
Bauform: Vollformat
ID: grundig-rtv-820-hifi-4d
Kategorie: HiFi Receiver
Produkt: Grundig RTV 820 HiFi 4D
Preis:
Produktnummer: MÜ669

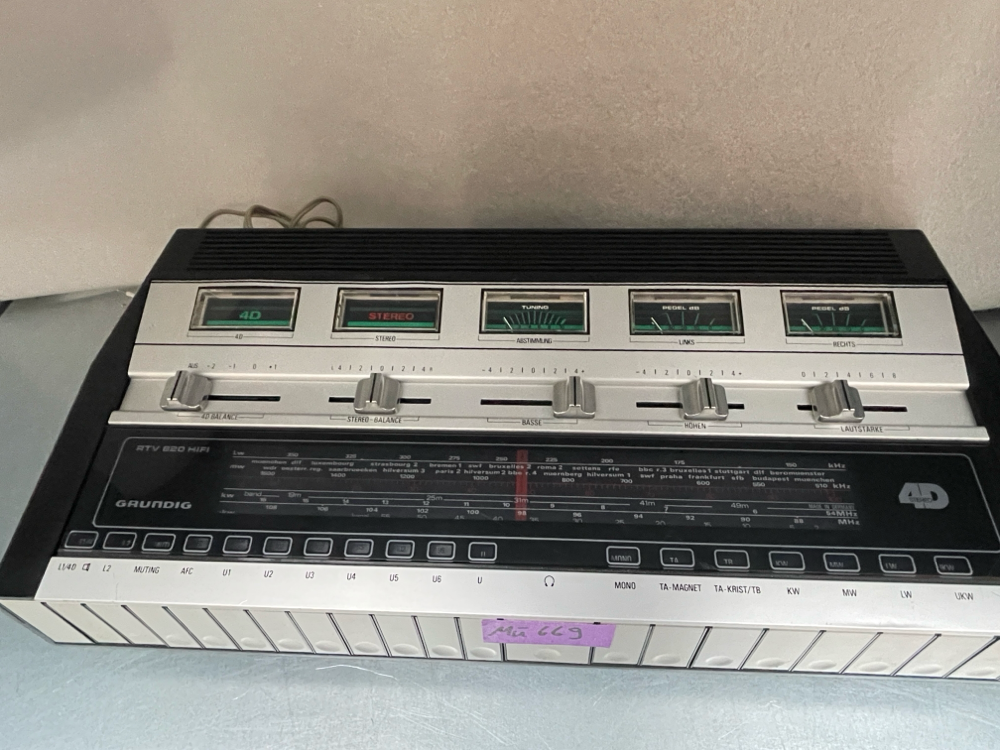

Grundig RTV 820 HiFi 4D aus der 4D Receiver Serie von Grundig. Mehrbereichstuner mit UKW, MW und LW. Charakteristisches 4D Bedienkonzept mit separater 4D Balance, Stereo Balance sowie
Schiebereglern für Bass, Höhen und Lautstärke. Frontseitige Anzeigeinstrumente für 4D, Stereo, Tuning sowie Pegel links und rechts.
Technische Daten:
Empfangsteil:
• UKW 87,5 – 104 MHz
• MW 510 – 1600 kHz
• LW 150 – 350 kHz
• AFC
• Muting
• Senderspeicher U1 – U6
Verstärker:
• Ausgangsleistung 2 × 20 Watt an 4 Ω
• Frequenzgang 30 Hz – 20 kHz
• Stereo Endstufe in Transistortechnik
• 4D Raumklangschaltung
Anschlüsse:
• Phono
• TA Magnet
• TA Kristall
• Tape
• AUX
• Lautsprecheranschlüsse 4 Ω / 8 Ω
Hersteller: Grundig
Baujahr: 1972
ID: grundig-cd4-quadro-demodulator
Kategorie: Quadro Adapter / CD-4 Demodulator
Produkt: Grundig CD4 Quadro Adapter
Preis:
Produktnummer: MU660
Der Grundig CD4 ist ein externer Quadro-Demodulator für das CD-4 Schallplattensystem (Compatible Discrete 4), das Anfang der 1970er Jahre zur diskreten 4-Kanal-Wiedergabe entwickelt wurde. Das
Gerät dekodiert die hochfrequenten Trägersignale (ca. 30 kHz) der speziellen CD-4-Schallplatten und erzeugt daraus vier getrennte Kanäle für echte Quadrophonie.
Der Anschluss erfolgt über DIN-Buchsen für Eingang (TA) und Ausgang (Quadro hinten). Zusätzlich verfügt das Gerät über einen Direkt/Stereo/CD4 Umschalter sowie eine Blend-Funktion. Die
Spannungsversorgung ist umschaltbar zwischen 110 V und 220 V. Leistungsaufnahme max. 5 W bei 50/60 Hz. Made in Germany.
Das Gerät war vorgesehen für den Betrieb mit CD-4-tauglichen Tonabnehmern mit erweitertem Frequenzbereich bis über 40 kHz sowie kompatiblen Quadro-Verstärkern oder -Receivern.
Technische Daten:
System: CD-4 (Compatible Discrete 4)
Kanäle: 4 diskrete Kanäle
Frequenzträger: ca. 30 kHz
Anschlüsse: DIN Ein- und Ausgänge
Netzspannung: 110/220 V umschaltbar
Frequenz: 50/60 Hz
Leistungsaufnahme: max. 5 W
Herkunft: Made in Germany
Baujahr: frühe 1970er Jahre
ID: grundig-cd4-quadro-demodulator
Kategorie: HiFi Zubehör
Produkt: Grundig CD4 Quadro Demodulator
Preis:
Produktnummer: MU659
Der Grundig CD4 ist ein externer Quadro Demodulator für das diskrete CD-4 Schallplattensystem der frühen 1970er Jahre. Entwickelt für die Wiedergabe von CD-4 Quadrophonie-LPs, dekodiert das Gerät
das hochfrequente Trägersignal von ca. 30 kHz, das die hinteren Kanäle überträgt.
Im Unterschied zu Matrix-Systemen wie SQ oder QS arbeitet CD-4 mit vier vollständig getrennten Kanälen. Voraussetzung ist ein geeigneter CD-4 Tonabnehmer mit erweitertem Frequenzbereich bis
mindestens 45 kHz sowie eine passende Nadelgeometrie, typischerweise Shibata.
Das Gerät wird zwischen Plattenspieler und Quadro-Verstärker geschaltet. Rückseitig befinden sich DIN-Anschlüsse für Eingang und Ausgang, getrennt für vorne und hinten. Zusätzlich verfügt der
Demodulator über Blend-Funktion zur Reduktion von Übersprechen sowie Umschaltung zwischen Direkt und CD4 Betrieb.
Netzspannung umschaltbar 110/220 V
Leistungsaufnahme max. 5 W
Frequenz 50/60 Hz
Anschlüsse DIN TA Eingang, Direkt Ausgang, Quadro vorne/hinten
Blend Schalter vorhanden
Made in Germany
Ein spezialisiertes Bauteil aus der kurzen Hochphase der diskreten Quadrophonie zwischen ca. 1972 und 1976.
ID: dual-cd40
Kategorie: HiFi Zubehör
Produkt: Dual CD40 CD-4 Demodulator
Preis:
Produktnummer: MU652
Dual CD40 CD-4 Demodulator zur Wiedergabe von CD-4 Schallplatten im echten 4-Kanal-Betrieb. Entwickelt für das JVC CD-4 System mit 30 kHz Trägersignal zur Trennung der hinteren Kanäle. Gerät
dient zur Demodulation des Hochfrequenzsignals bei kompatiblen Quadro-Platten.
Front:
• Power Schalter mit Kontroll-LED
• 2CH Direct Umschaltung
• Mode Schalter Stereo / Quadro
• Anzeige LED für Quadro-Betrieb
Rückseite:
• 2CH Direct Out / Phono In (DIN)
• 4 CH Out (DIN)
• CD4 Adjust L / R
• 30 kHz Level Justage
• Netz 220 V 50/60 Hz
• Leistungsaufnahme 8 VA
• Made in Germany
System:
• CD-4 Disk Demodulator
• Trägerfrequenz 30 kHz
• Kompatibel mit CD-4 fähigem Tonabnehmer mit Shibata oder Line-Contact Schliff
• Voraussetzung: geeigneter Verstärker mit 4-Kanal Eingang
Baujahr: frühe 1970er Jahre
Hersteller: Dual, St. Georgen Schwarzwald
Hinweis:
CD-4 benötigt ein breitbandiges Tonabnehmersystem bis mindestens 45 kHz Übertragungsbereich zur sauberen Demodulation.
ID: akai-1730d-ss
Kategorie: Tonbandgerät
Produkt: Akai 1730D SS 4 Channel Tape Deck
Preis:
Produktnummer:
Akai 1730D SS 4 Kanal Stereo Tonbandgerät aus der frühen 1970er Jahre Generation. Das Modell ist für Surround Stereo beziehungsweise 4 Kanal Betrieb ausgelegt und verfügt über getrennte Front und
Rear Aufnahme und Wiedergabestufen.
Das Gerät arbeitet mit 18 cm Spulen und besitzt vier VU Instrumente für Front und Rear Kanäle. Bandgeschwindigkeiten 9,5 und 19 cm/s. Mechanische Laufwerkssteuerung mit separatem Record Hebel und
Pause Funktion. Holzgehäuse mit Aluminiumfront.
Technische Daten:
Baujahr: ca. 1972–1974
Spurformat: 4 Spur Stereo / 4 Channel
Bandgeschwindigkeiten: 9,5 cm/s und 19 cm/s
Frequenzgang:
30 Hz – 20 kHz bei 19 cm/s
40 Hz – 16 kHz bei 9,5 cm/s
Gleichlaufschwankungen: < 0,15 % bei 19 cm/s
Leistungsaufnahme: 55 W
Netzspannung: 100–240 V 50/60 Hz
Spulengröße: bis 18 cm
Hersteller: Akai Electric Co. Ltd., Japan
ID: dual-cdv-60
Kategorie: Quadrophonie Verstärker
Produkt: Dual CDV 60 4 Channel Amplifier
Preis:
Produktnummer: Mü878
Dual CDV 60 4 Kanal Verstärker der Quadrophonie Baureihe. Das Modell ist für Stereo, SQ Matrix und diskreten 4 Channel Betrieb ausgelegt.
Frontseitig befinden sich ein Betriebsartenwahlschalter für Stereo, 4 Channel, SQ und Multi, separater Lautstärkeregler, getrennte Front und Rear Pegelsteller, Bass und Treble Klangregelung sowie
Lautsprecherschalter für zwei Gruppen. Ein Kopfhöreranschluss ist integriert.
Technische Daten laut Werksangaben:
Ausgangsleistung Stereo: 2 × 25 W an 4 Ω
Ausgangsleistung 4 Kanal: 4 × 12 W an 4 Ω
Frequenzgang: 20 Hz – 20.000 Hz
Klirrfaktor: 0,8 %
Eingänge: Phono MM, Tuner, Tape, 4 Channel
Lautsprecheranschlüsse: 2 Gruppen schaltbar
Netzspannung: 220–240 V
Hersteller: Dual, St. Georgen

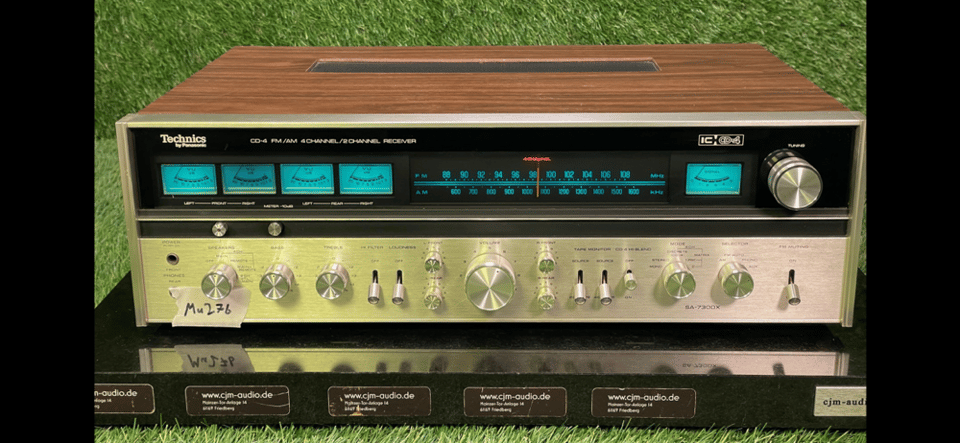

ID: technics-sa-7300x
Kategorie: Quadrophonie Receiver
Produkt: Technics SA 7300X CD-4 4 Channel Receiver
Preis:
Produktnummer: Mu276
Technics SA 7300X CD-4 FM AM 4 Channel Receiver aus der Quadrophonie Generation der 1970er Jahre. Das Modell ist für diskreten CD-4 Betrieb sowie Matrix- und Stereo Wiedergabe ausgelegt.
Frontseitig befinden sich vier VU Instrumente für Front und Rear Kanäle, ein separates Signal Meter, UKW und AM Skala sowie umfangreiche Regelmöglichkeiten für Front und Rear Pegel.
Der SA 7300X verfügt über CD-4 Decoder, Hi Blend Schaltung, Tape Monitor, Loudness, High Filter sowie getrennte Lautsprecherumschaltung.

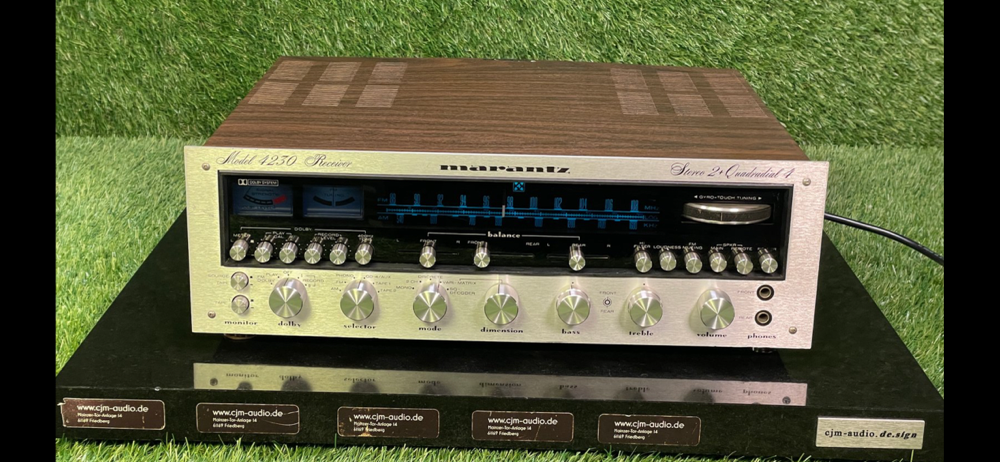

ID: marantz-4230
Kategorie: Quadrophonie Receiver
Produkt: Marantz 4230 Quadrophonie Receiver
Preis:
Produktnummer: Mü310
Marantz 4230 Quadrophonie Receiver aus der Modellgeneration 1973 bis 1976. Das Gerät gehört zur klassischen 22xx Baureihe und kombiniert vollwertigen Stereobetrieb mit integrierter
Vierkanaltechnik. Im Stereomodus liefert der Receiver 2 x 30 Watt an 8 Ohm von 20 Hz bis 20 kHz. Im Quadrophoniemodus stehen 4 x 15 Watt an 8 Ohm zur Verfügung.

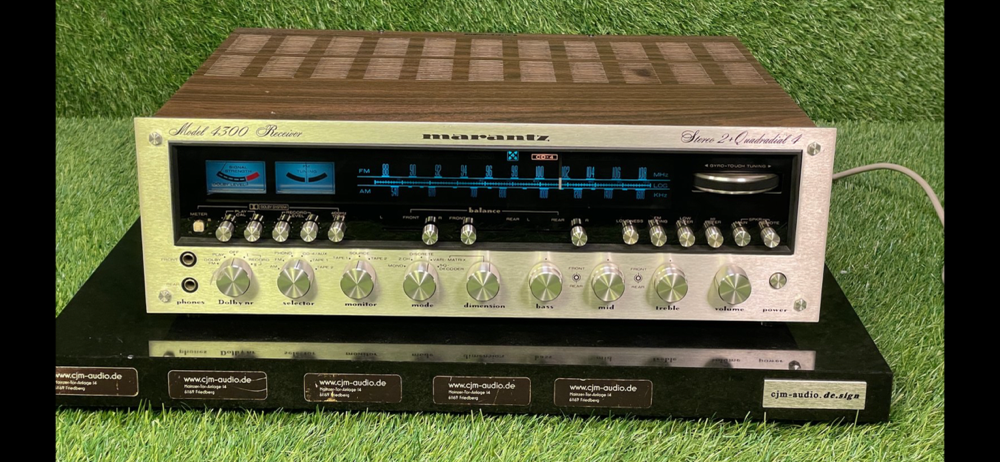

ID: marantz-4300
Kategorie: Quadrophonie Receiver
Produkt: Marantz 4300 Quadrophonie Receiver
Preis:
Produktnummer: Mü310
Marantz 4300 Quadrophonie Receiver aus der Spitzenklasse der frühen 1970er Jahre, Produktionszeitraum 1974 bis 1976. Das Modell gehört zur großen 22xx Serie und war oberhalb des 4230
positioniert. Der 4300 kombiniert leistungsstarken Stereobetrieb mit vollwertiger Vierkanaltechnik.
ID: jvc-cd4-4-channel-receiver
Kategorie: Quadrophonie Receiver
Produkt: JVC CD-4 4 Channel Stereo Receiver
Preis:
Produktnummer: Mü331
JVC FM AM 4 Channel Stereo Receiver mit integrierter CD-4 Technik aus der Quadrophonie Phase der 1970er Jahre. Das Gerät unterstützt diskreten 4 Kanal Betrieb über CD-4 Schallplatten sowie
klassischen Stereo Betrieb. Ausgestattet mit UKW und MW Tuner, großflächiger analoger Skala und frontseitiger Equalizer Sektion für Frontkanäle. Aluminiumfront in Kombination mit Holzgehäuse.
Typischer Vertreter der frühen Mehrkanalära mit separaten Regelmöglichkeiten für Front und Rear.
ID: marantz-4240
Kategorie: Quadrophonie Receiver
Produkt: Marantz 4240 Stereo 2 + Quadradial 4 Receiver
Preis:
Produktnummer: Mü257
Marantz 4240 Quadrophonie Receiver aus der frühen 1970er Mehrkanalära, Produktionszeitraum 1973 bis 1976. Das Modell gehört zur klassischen 22xx Serie und kombiniert 2 Kanal Stereo mit
integrierter 4 Kanal Technik. Im Stereobetrieb ca. 2 x 40 Watt an 8 Ohm, im Quadrophoniemodus 4 x 17 Watt. Ausgestattet mit FM und MW Tuner, Gyro Touch Abstimmung, blau beleuchteter Skala, Dolby
Schaltung sowie Vari Matrix Funktion. Aluminiumfront mit Echtholzgehäuse und getrennten Reglern für Front und Rear.

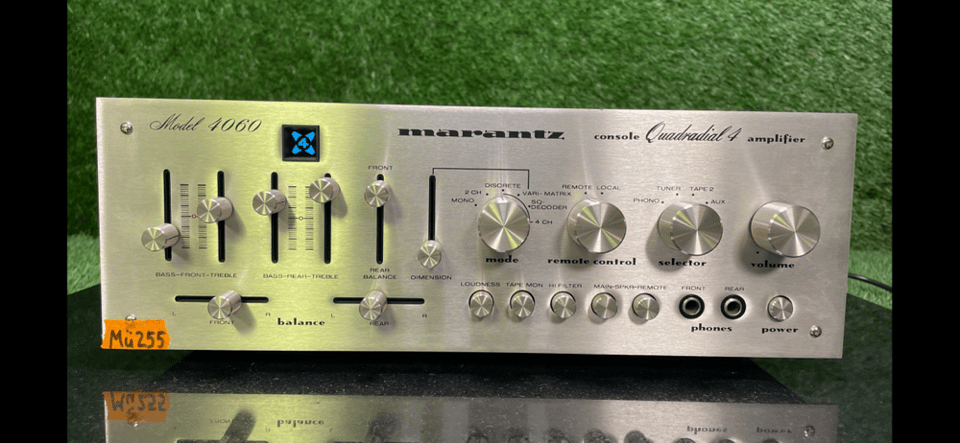

ID: marantz-4060-console
Kategorie: Quadrophonie Verstärker
Produkt: Marantz 4060 Console Quadradial 4 Amplifier
Preis:
Produktnummer: Mü255
Marantz Model 4060 Console Quadradial 4 Amplifier aus der ersten Marantz Mehrkanal-Generation. Dieses Modell ist als integrierter 4 Kanal Vollverstärker konstruiert und bildet die technische
Basis für diskrete und Matrix Quadrophonie Installationen der frühen 1970er Jahre.
Der 4060 besitzt getrennte Front und Rear Verstärkersektionen mit individueller Pegel- und Klangregelung. Neben klassischem Stereo Betrieb ermöglicht die interne Signalführung den Aufbau eines
vollständigen 4 Lautsprecher Systems. Die Frontplatte entspricht der typischen Superscope Phase mit Aluminiumfinish und modularer Schalterarchitektur.
Ausgestattet mit Phono MM Eingang, Tuner, Tape und Aux Anschluss. Separate Lautsprecheransteuerung für Front und Rear sowie Kopfhöreranschlüsse für beide Ebenen.
Technische Daten:
Modell: Marantz 4060
Gerätetyp: 4 Kanal Vollverstärker
Baujahr: 1973
Leistung Stereo: 2 × 40 W an 8 Ω
Leistung 4 Kanal: 4 × 20 W an 8 Ω
Frequenzgang: 20 Hz – 20.000 Hz
Klirrfaktor: 0,5 %
Eingänge: Phono MM, Tuner, Tape, Aux
Netzspannung: 110–240 V 50/60 Hz
Hersteller: Marantz unter Superscope
ID: marantz-4220
Kategorie: Quadrophonie Receiver
Produkt: Marantz 4220 Stereo 2 + Quadradial 4 Receiver
Preis:
Produktnummer: Mü236 / P090/5
Marantz Model 4220 Receiver aus der Quadrophonie Generation der frühen 1970er Jahre. Das Gerät kombiniert klassischen 2 Kanal Stereo Betrieb mit integrierter 4 Kanal Technik. Ausgestattet mit FM
und MW Tuner, Gyro Touch Abstimmung, beleuchteter Frequenzskala und separaten Regelmöglichkeiten für Front und Rear Kanäle. Unterstützt diskreten sowie Matrix Quadrophonie Betrieb. Aluminiumfront
im typischen Marantz Design, hier in Holzgehäuse Ausführung.
ID: dual-cv-240
Kategorie: Quadrophonie Verstärker
Produkt: Dual CV 240 4 Channel Amplifier
Preis:
Produktnummer: Mü364
Dual CV 240 4 Kanal Verstärker aus der Quadrophonie Baureihe von Dual. Das Modell unterstützt Stereo, 2 × Stereo, 4 Channel und SQ Matrix Betrieb. Typisch für diese Serie sind getrennte Front und
Rear Pegelsteller sowie separate Lautsprecherumschaltung für mehrere Gruppen.
Frontseitig befinden sich Quellenwahltasten für Phono, Tuner, Tape sowie drei 4 Channel Aux Eingänge. Zusätzlich Loudness, Monitor, Mono, Presence, Low Filter und High Filter Schaltung. Zwei
Lautsprechergruppen für Front sowie eine Rear Gruppe sind schaltbar. Kopfhöreranschlüsse für Front und Rear vorhanden.
Technische Daten laut Hersteller:
Baujahr: 1974
Ausgangsleistung Stereo: 2 × 40 W an 4 Ω
Ausgangsleistung 4 Kanal: 4 × 20 W an 4 Ω
Frequenzgang: 20 Hz – 20.000 Hz
Klirrfaktor: 0,5 %
Eingänge: Phono MM, Tuner, Tape, 4 Channel Aux 1–3
Lautsprecheranschlüsse: Front 1, Front 2, Rear
Netzspannung: 220–240 V
Hersteller: Dual, St. Georgen

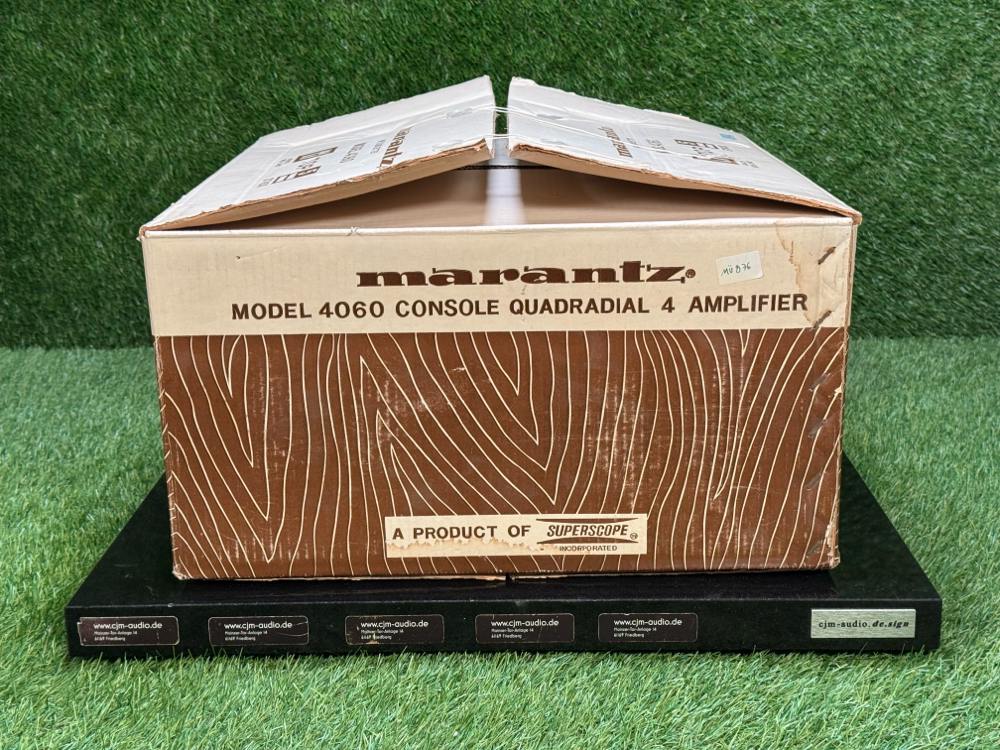

ID: marantz-4060-nos-console
Kategorie: Quadrophonie Verstärker
Produkt: Marantz 4060 Quad Vollverstärker mit Originalkarton
Preis:
Produktnummer: Mü976
Marantz 4060 aus der Superscope Produktionsphase der frühen 1970er Jahre in der originalen Console-Ausführung mit historischem Werkskarton. Dieses Exemplar dokumentiert die Markteinführung der
Marantz Mehrkanaltechnik während der ersten Quadrophonie-Welle.
Der Verstärker ist als zentrales Steuergerät für 4 Lautsprecher Systeme ausgelegt und besitzt getrennte Signalwege für Front und Rear. Die Architektur erlaubt sowohl klassischen Stereo Betrieb
als auch den Aufbau eines vollständigen Quadrophonie Systems über externe Decoderlösungen.
Charakteristisch sind die getrennte Front und Rear Klangsektion, Dimension Steuerung sowie dedizierte Lautsprecheransteuerung für Mehrkanal Installationen. Das Design entspricht der frühen
Superscope Ära mit Aluminiumfront und massiver Geräteausführung.
Technische Daten:
Modell: Marantz 4060
Baujahr: 1973
Leistung Stereo: 2 × 40 W an 8 Ω
Frequenzbereich: 20 Hz – 20.000 Hz
Klirrfaktor: 0,5 %
Betriebsarten: Stereo, erweiterbar auf 4 Kanal
Eingänge: Phono MM, Tuner, Tape, Aux
Netz: 110–240 V 50/60 Hz
Hersteller: Marantz unter Superscope
Besonderheit: Originalkarton vorhanden
ID: lloyds-amfm-4channel-receiver
Kategorie: Quadrophonie Receiver
Produkt: Lloyd’s AM FM 4 Channel Receiver
Preis:
Produktnummer: Mü894
Lloyd’s AM FM 4 Channel Receiver aus der frühen Quadrophonie-Generation der 1970er Jahre. Analoger AM/FM Mehrkanalreceiver mit integriertem Matrix-Decoder für Stereo- und 4-Kanal-Betrieb über
getrennte Front- und Rear-Lautsprecherausgänge. Ausgangsleistung 12 W pro Kanal an 8 Ohm bei einem Frequenzgang von 40 Hz bis 20 kHz. Ausstattung mit Phono MM Eingang, Aux Eingang und Tape
Monitor Anschluss sowie frontseitigem Kopfhörerausgang. Analoge Klangregelung für Bass und Treble, Loudness-Schaltung und Mehrkanal-Modusumschaltung. Klassischer Aufbau mit durchgehendem
Skalenglas und Aluminium-Bedienelementen im typischen Design der frühen Quadrophonie-Ära.
ID: grundig-rtv-1040-quadro-receiver
Kategorie: Quadrophonie Receiver
Produkt: Grundig RTV 1040 Quadro Receiver
Preis:
Produktnummer: Mü319
Grundig RTV 1040 Quadro Receiver aus der Quadrophonie-Phase der 1970er Jahre. Das Gerät kombiniert UKW/MW Empfangsteil, Vorverstärkersektion und vier diskret aufgebaute Endstufen in einem Gehäuse
und wurde für Stereo- sowie Mehrkanalwiedergabe entwickelt.
Im Stereobetrieb arbeitet der Receiver als klassischer 2-Kanal-Verstärker, während im Quadrophonie-Modus vier getrennte Verstärkerkanäle für Front- und Rear-Lautsprecher zur Verfügung stehen.
Neben diskretem 4-Kanal-Betrieb unterstützt das Gerät Matrix-Verfahren zur räumlichen Wiedergabe aus Stereosignalen. Die Umschaltung erfolgt über die Bedienelemente an der Gerätefront.
Das integrierte AM/FM Empfangsteil deckt den UKW-Bereich von 87,5 bis 108 MHz ab und arbeitet mit analoger Zeigerabstimmung. Mehrere Hochpegeleingänge sowie ein Phono MM Eingang mit RIAA
Entzerrung ermöglichen den Anschluss externer Quellen. Tape Ein- und Ausgänge erlauben die Integration von Bandmaschinen oder Kassettendecks.
Technische Daten und Informationen (ohne Gewähr):
Receiver-Typ: Quadrophonie Stereo Receiver
Baujahr: Mitte 1970er Jahre
Leistung Stereo: 2 × 25 W an 8 Ohm
Leistung Quadrophonie: 4 × 10–15 W an 8 Ohm
Verstärkerprinzip: diskrete Class AB Endstufen
Frequenzgang Verstärker: 20 Hz – 20 kHz
Tuner: AM/FM Analogtuner
UKW Bereich: 87,5 – 108 MHz
Eingänge: Phono MM, Tuner, Tape, Aux
Ausgänge: Tape Out, Kopfhörer
Lautsprecheranschlüsse: Front und Rear getrennt
Betriebsarten: Stereo, Quadrophonie diskret, Matrix
Bedienung: Schieberegler und Drucktastensteuerung
Gehäuse: Metallchassis mit Aluminiumfront
ID: pioneer-qx-949a
Kategorie: Quadrophonie Receiver
Produkt: Pioneer QX-949A Quadro Receiver
Preis: 1.185 €
Produktnummer: K521
Pioneer QX-949A 4 Channel Receiver aus der späten Phase der Quadrophonie-Entwicklung bei Pioneer. Das Modell stellt die überarbeitete Version des QX-949 dar und kombiniert klassische
Stereo-Verstärkertechnik mit integrierter Matrix- und CD-4 Quadrophonie-Verarbeitung in einem Gerät. Entwickelt als zentrales Steuergerät für Mehrkanal-Wiedergabe vereint der Receiver Tuner,
Vorverstärker, Decodersektion und vier Endstufen in einem massiven Gehäuse.
Der QX-949A unterstützt diskrete CD-4 Quadrophonie sowie SQ- und QS-Matrixverfahren und erlaubt die Umschaltung zwischen Stereo-, Matrix- und echtem Vierkanalbetrieb direkt über die
Frontbedienelemente. Zwei Phono-Eingänge ermöglichen den parallelen Anschluss unterschiedlicher Plattenspieler, etwa für Stereo- und CD-4-Systeme. Die Signalverarbeitung erfolgt über getrennte
Matrix- und Decoderbaugruppen mit nachgeschalteter Balance- und Klangregelstufe.
Im Stereobetrieb liefert der Receiver eine Ausgangsleistung von 2 × 40 Watt RMS an 8 Ohm, während im Quadrophonie-Modus vier unabhängige Endstufen mit jeweils etwa 40 Watt RMS zur Verfügung
stehen. Die Verstärkersektion arbeitet diskret aufgebaut in Class AB Technik mit separater Stromversorgung der Endstufenbereiche.
Der integrierte AM/FM Tuner deckt den UKW-Bereich von 87,5 bis 108 MHz ab und nutzt eine klassische analoge Skaleneinheit mit Zeigerabstimmung. Mehrere Hochpegeleingänge, Tape-Monitor-Schleifen
sowie getrennte Lautsprecheranschlüsse für Front- und Rear-Kanäle ermöglichen flexible Anlagenkonfigurationen.
Das Design entspricht der typischen Pioneer High-End Linie der 1970er Jahre mit Aluminiumfront, großflächiger Skaleneinheit und umfangreicher Anzeige- und Kontrollsektion für Mehrkanalbetrieb.
Technische Daten und Informationen (ohne Gewähr):
Modell: Pioneer QX-949A
Baujahr: ca. 1976
Gerätetyp: Quadrophonie Receiver
Leistung Stereo: 2 × 40 W RMS an 8 Ohm
Leistung Quadro: 4 × 40 W RMS an 8 Ohm
Verstärkerprinzip: Class AB, diskret aufgebaut
Frequenzgang: 20 Hz bis 20 kHz
Quadro-Systeme: CD-4, SQ, QS Matrix
Tuner: AM/FM analog
UKW-Bereich: 87,5 bis 108 MHz
Phono-Eingänge: 2 × MM
Weitere Eingänge: Aux, Tape Monitor
Lautsprecheranschlüsse: Front und Rear getrennt
Kopfhöreranschluss: Frontseitig
Netzspannung: 230 V
Gewicht: ca. 20 kg
Der optische Zustand ist anhand der hochauflösenden Originalbilder vollständig nachvollziehbar. Technisch befindet sich das Gerät in geprüftem und einwandfreiem Zustand, sofern nicht ausdrücklich
anders angegeben. Für das Gerät gilt eine Gewährleistung von 12 Monaten.

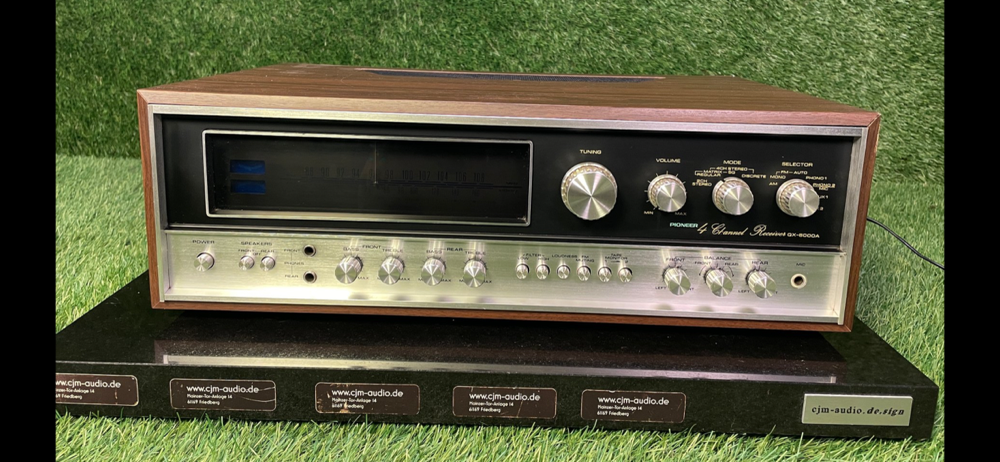

ID: pioneer-qx-8000a
Kategorie: Quadrophonie Receiver
Produkt: Pioneer QX-8000A 4 Channel Receiver
Preis: 595,00€
Produktnummer: Mü076
Pioneer QX-8000A Quadrophonie Receiver aus der frühen Mehrkanalphase der 1970er Jahre. Das Gerät kombiniert UKW/MW Tuner, Vorverstärker und vierkanalige Endstufen in einem klassischen
Receiverkonzept und ermöglicht sowohl Stereo- als auch echten 4-Kanal-Betrieb.
Der Receiver unterstützt Matrix-Quadrophonie sowie diskreten Mehrkanalbetrieb und verfügt über getrennte Klangregelungen für Front- und Rear-Kanäle. Die analoge Abstimmung erfolgt über eine
klassische Skaleneinheit mit Zeigeranzeige. Frontseitig stehen Lautstärke-, Balance- sowie Bass- und Treble-Regler für Vorder- und Hinterkanäle zur Verfügung.
Technische Daten und Informationen (ohne Gewähr):
Vierkanal-Receiver mit Stereo/Quadro Umschaltbetrieb. Ausgangsleistung 4 × 20 Watt an 8 Ohm. Integrierter UKW/MW Analogtuner mit manueller Abstimmung. Eingänge für Phono MM, Tape sowie weitere
Line-Quellen. Lautsprecheranschlüsse getrennt für Front- und Rear-Kanäle. Frontseitiger Kopfhöreranschluss vorhanden.
Frequenzgang Verstärkerteil 20 Hz bis 20 kHz. Klassische diskrete Transistorendstufen in Class-AB-Technik. Aluminiumfront mit Holzgehäuse im typischen Pioneer Design der frühen 1970er Jahre.
Abmessungen 520 × 165 × 390 mm. Gewicht etwa 17 kg. Produktionszeitraum frühe 1970er Jahre.
Der optische Zustand ist anhand der zahlreichen hochauflösenden Originalfotos eindeutig nachvollziehbar. Technisch befinden sich alle angebotenen Geräte in einwandfreiem, geprüftem Zustand,
sofern nicht ausdrücklich anders angegeben. Für jedes Gerät gilt eine Gewährleistung von 12 Monaten.
Pioneer QX 4000 Quadraphonic Receiver aus der frühen Mehrkanalphase von Pioneer, produziert Anfang der 1970er Jahre. Der Receiver kombiniert UKW MW Tuner, Vorverstärker und vierkanalige Endstufe
in einem vollständig transistorisierten Aufbau und ermöglicht wahlweise Stereo oder echten 4 Kanal Betrieb.
Die Ausgangsleistung beträgt 4 x 12 Watt RMS an 8 Ohm im Quadrobetrieb. Der Frequenzgang des Verstärkerteils reicht von 20 Hz bis 20 kHz. Der integrierte Tuner deckt den UKW Bereich von 87,5 bis
108 MHz sowie Mittelwelle ab und verfügt über analoge Abstimmung mit Signalstärkeanzeige.
Zur Ausstattung gehören ein Phono MM Eingang, Aux Eingang sowie Tape Monitor mit Aufnahme und Wiedergabeschleife. Separate Lautsprecheranschlüsse für Front und Rear Kanäle ermöglichen klassische
Quadrophonie Konfigurationen. Frontseitiger Kopfhöreranschluss sowie getrennte Klangregelung für Bass und Höhen sind integriert.
Das Gerät besitzt eine Aluminiumfront mit Holzgehäuse im typischen Pioneer Design der frühen 1970er Jahre.
Abmessungen: 480 x 150 x 360 mm
Gewicht: 11,5 kg
Technisch geprüft und voll funktionsfähig sofern nicht anders angegeben. Verkauf mit 12 Monaten Gewährleistung.
