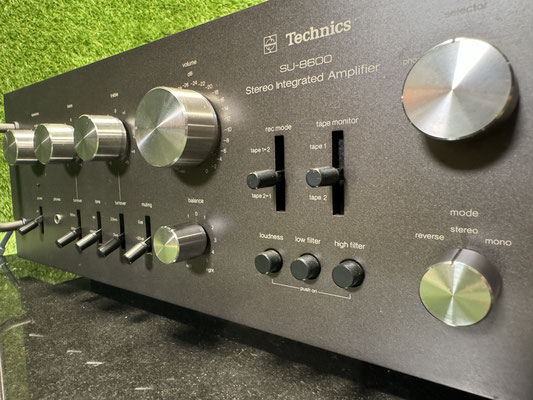

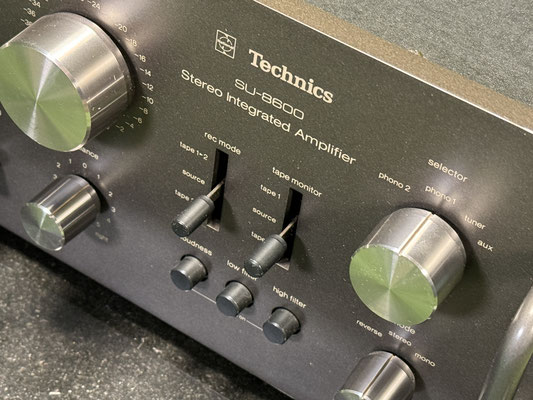

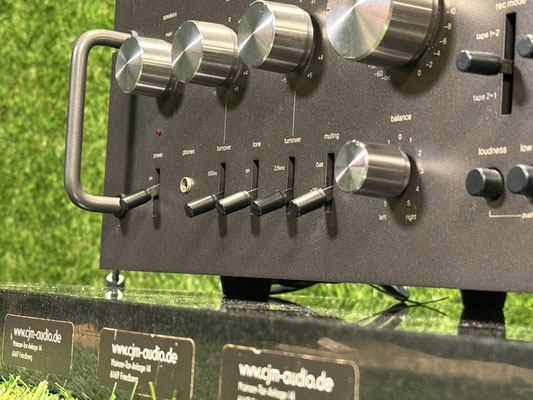

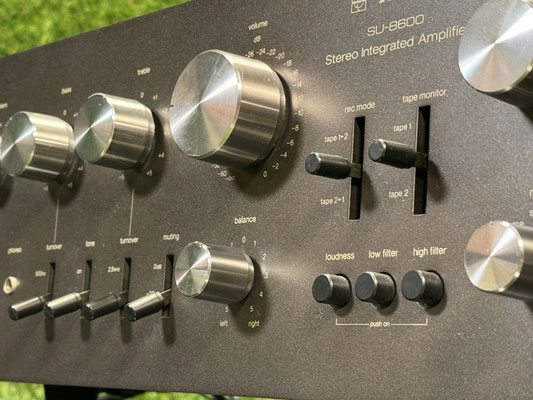

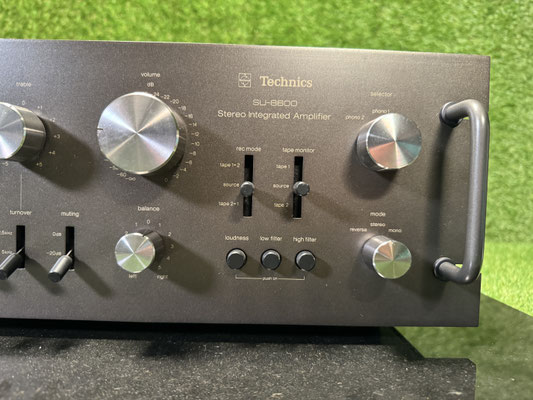

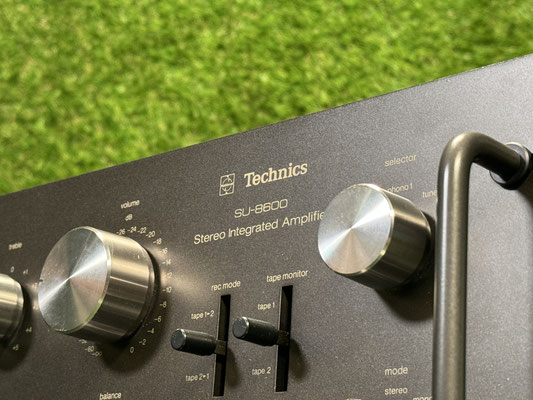

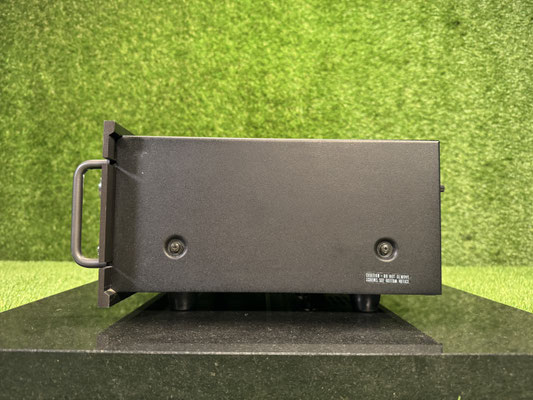

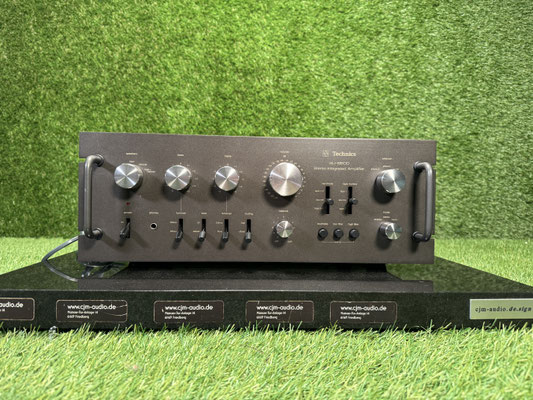

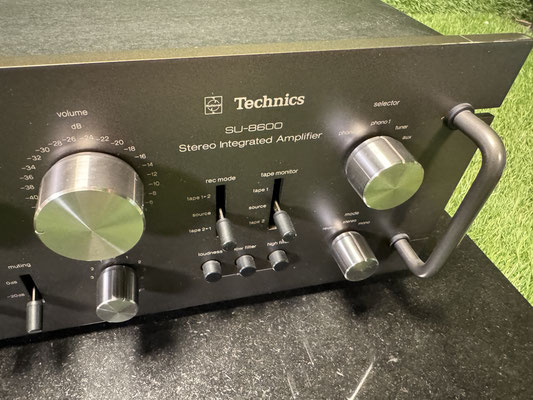

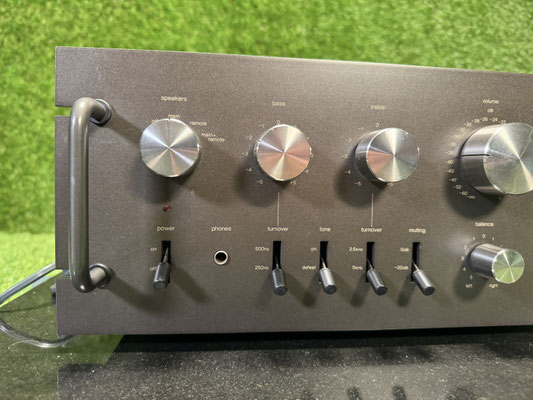

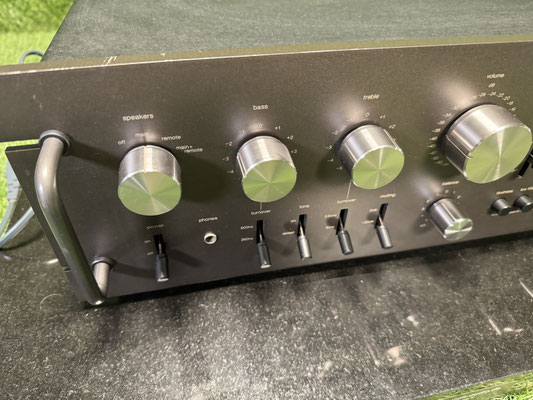

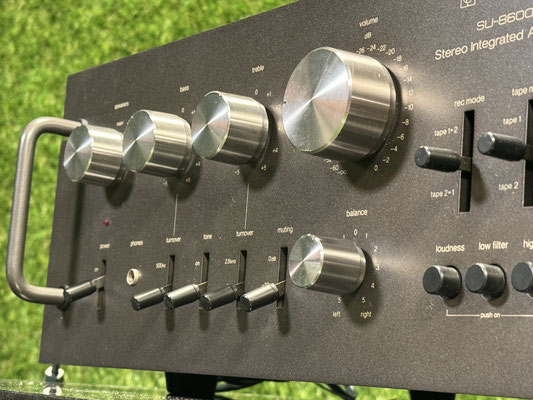

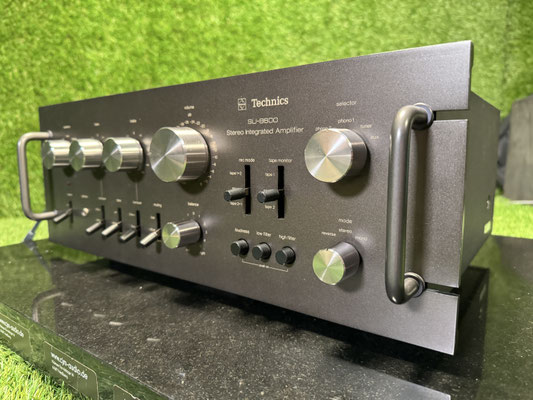

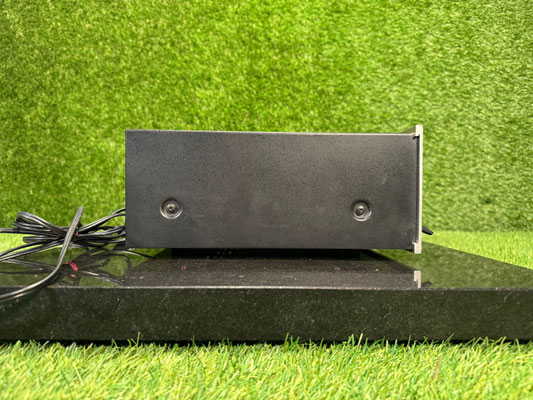

Gepflegter Technics SU-8600 Vollverstärker mit reichlich Ausstattung.

Weiterführende Informationen (ohne Gewähr):

Der Pre-Main-Verstärker, der auf den Modellen SU-10000 und SE-10000 aufbaut, hat die dynamischen Verzerrungen weiter minimiert. Zur Verbesserung der Stabilität der Stromversorgung und zur Unterdrückung von transienten Verzerrungen wird ein ±6V-Stromversorgungssystem verwendet, und die Genauigkeit der Bauteile wurde optimiert.

Das Ausgangsstadium der Klangregelungsschaltung und das Vorantriebsstadium des Hauptabschnitts nutzen eine Konstantstromlast, die aus einem Transistor und einer Diode besteht. Dadurch bleibt der Strom auch bei Spannungsänderungen konstant, was eine stabile Leistung mit minimalen Verstärkungsänderungen und Verzerrungen gewährleistet. Die konstante Spannungsversorgung mit ±6V ermöglicht einen hochstabilen Betrieb auch bei Spitzenbelastungen.

Die Entzerrerschaltung besteht aus zwei direkt verbundenen Stufen, einem Differenzverstärker und einer modifizierten SRPP-Ausgangsstufe. Durch die selektive Verwendung von rauscharmen Transistoren wird das Signal-Rausch-Verhältnis (SN-Verhältnis) weiter verbessert.

Der Hauptverstärker setzt sich aus Differenzverstärkung, Emitterfolger, Spannungsverstärkung und Ausgangsstufe zusammen. Die dynamischen Eigenschaften werden durch die Verwendung einer stabilisierten Stromversorgung mit ±4V, einem Kern mit hoher Permeabilität und einem Leistungstransformator mit guter Regelung, der durch die Erhöhung des Wickeldurchmessers erzielt wird, sowie durch den Einsatz eines 15000 μF Elektrolytkondensators verbessert.

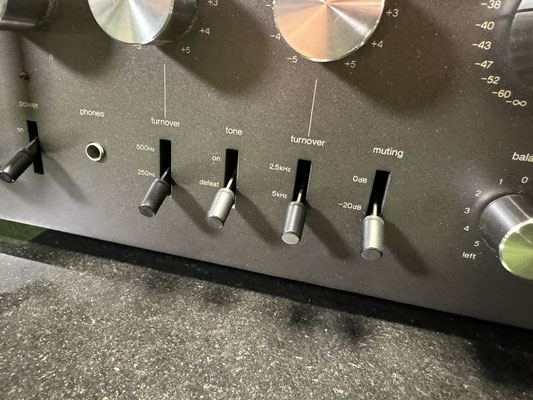

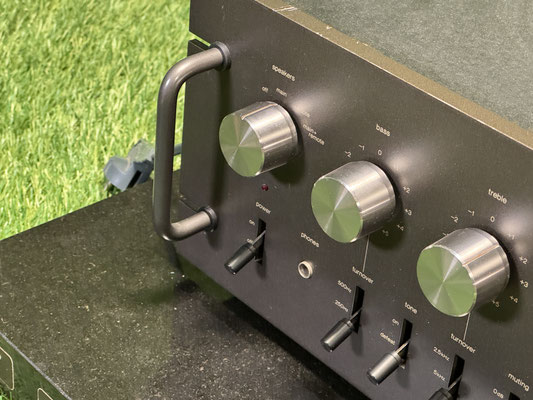

Die Klangregelungssektion ist eine dreistufig direkt verbundene Klangregelungsschaltung mit Differenzverstärkung und Stromspiegellast in der ersten Stufe und angemessener Verstärkungsverteilung. Die Umschaltfrequenzen können für tiefe und hohe Töne zwischen zwei Ebenen gewechselt werden, und es gibt einen Tonabschaltungsschalter.

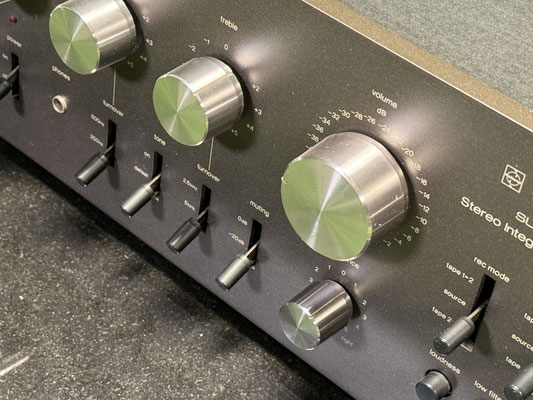

Das Volumen wird durch einen neu entwickelten 26-Kontakt-Typ-Dämpfer geregelt, der das häufig genutzte Pegelintervall von -30dB bis -40dB in 2dB-Schritten einstellen kann. Mit einem Detent + Loudness-Anschluss wird die Loudness bei niedriger Lautstärke automatisch aktiviert, um den Bassmangel auszugleichen.

Zusätzlich verfügt das Gerät über Funktionen wie einen Tief-Hoch-Filter, einen Loudness-Schalter, eine Bandüberwachungsschaltung und einen Stummschaltungsschalter. Ein Holzgehäuse war separat erhältlich.

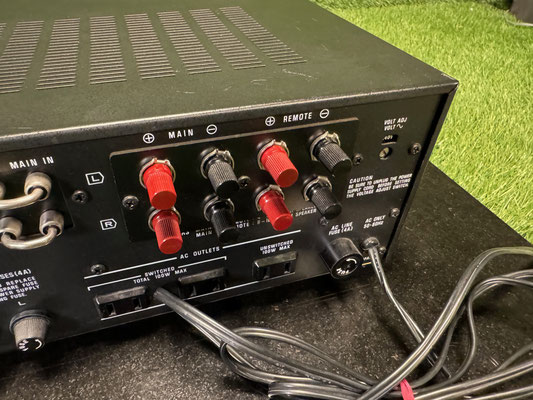

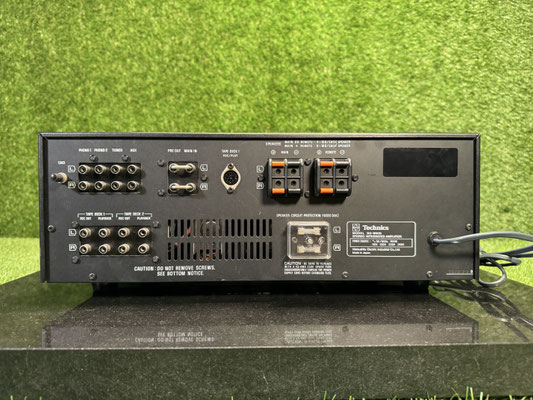

Rückseite und Modellbewertung

Typ

Stereo-Vor- und Hauptverstärker

Leistungsstufe

Effektive Ausgangsleistung (beide Kanäle): 1 kHz: 76W + 76W (8 Ω); 20 Hz bis 20 kHz: 73W + 73W (8 Ω)

Gesamtklirrfaktor: 0,08%

Ausgangsbandbreite (beide Kanäle, 8 Ω): 5 Hz bis 70 kHz -3dB

Frequenzgang: 5 Hz bis 100 kHz + 0 -3dB

Signal-Rausch-Verhältnis (IHF-A): 115dB

Rauschspannung: 0,3mV

Dämpfungsfaktor: 50 (8 Ω)

Eingangsempfindlichkeit/Impedanz: 1V/47k Ω

Lastimpedanz: Haupt, Fern: 4 Ω ~ 16 Ω; Haupt + Fern: 8 Ω ~ 16 Ω

Vorverstärker-Sektion

Eingangsempfindlichkeit/Impedanz: Phono1, 2: 2mV/47k Ω; Tuner, AUX, Tape Deck1, 2, Wiedergabe: 150mV/47k Ω

Phono Maximaler Eingang (1 kHz, RMS): 200mV

Gesamtklirrfaktor: 0,08%

Signal-Rausch-Verhältnis (IHF-A): Phono: 73dB; Tuner, AUX: 92 dB

Frequenzgang: Phono1 und 2: RIAA-Standardkurve ± 0,4 dB; Tuner, AUX: 5 Hz bis 80 kHz + 0 bis 3 dB

Klangregelung

Bass: 50 Hz, ± 12 dB

Höhen: 20 kHz, ± 12 dB

Umschaltfrequenzen: Mit Abschaltungsschalter; Bass: 250 Hz, 500 Hz; Höhen: 2,5 kHz, 5 kHz

Filter: Tief: 30 Hz, -6dB/Okt.; Hoch: 8 kHz, -6dB/Okt.

Loudness-Steuerung: 100 Hz, + 8 dB (Lautstärke -30dB)

Ausgangsspannung: Vorverstärker-Ausgang: 1V (nominal), 8V (maximal); Tape Deck1, 2, Aufnahme-Ausgang: 150mV

Allgemein

Netzspannung: 100 VAC, 50/60Hz

Leistungsaufnahme: 180W

Abmessungen: Breite 450 x Höhe 173 x Tiefe 345 mm

Gewicht: 12,7kg

M096

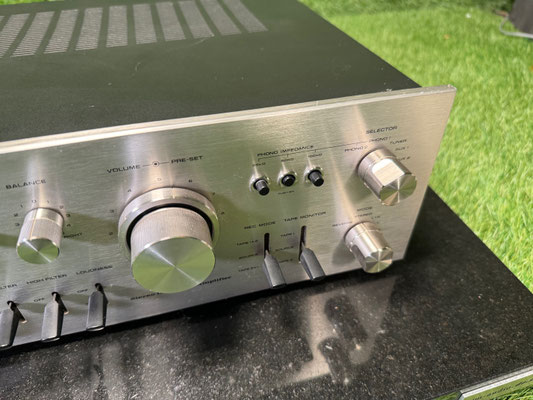

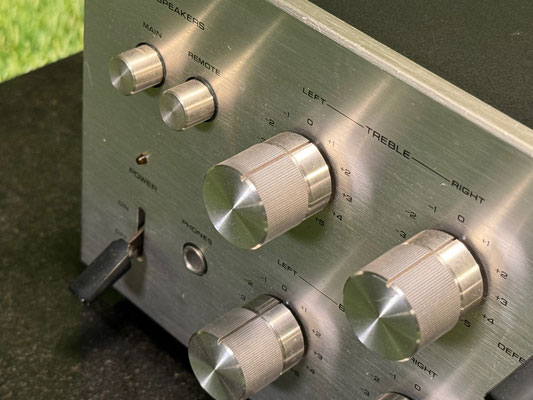

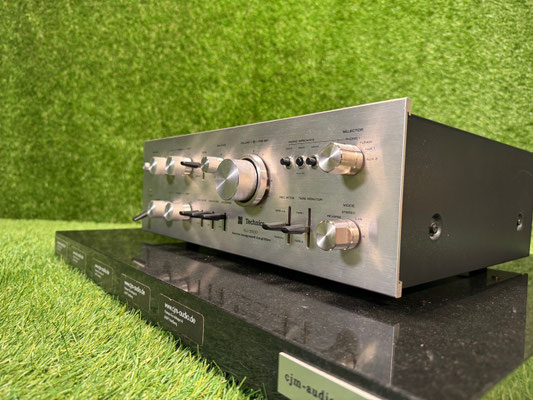

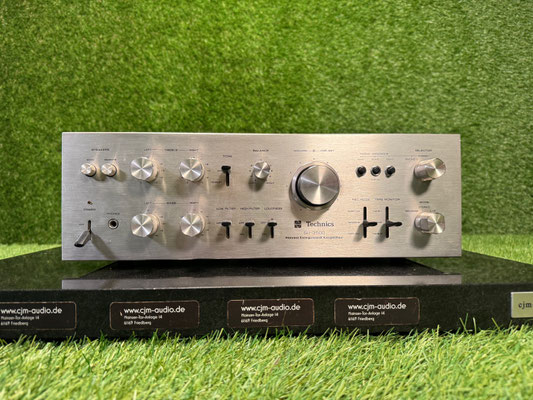

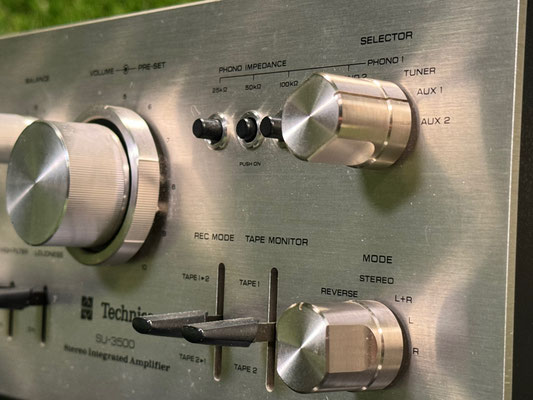

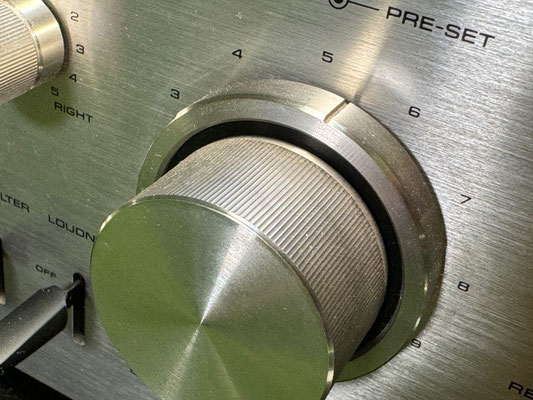

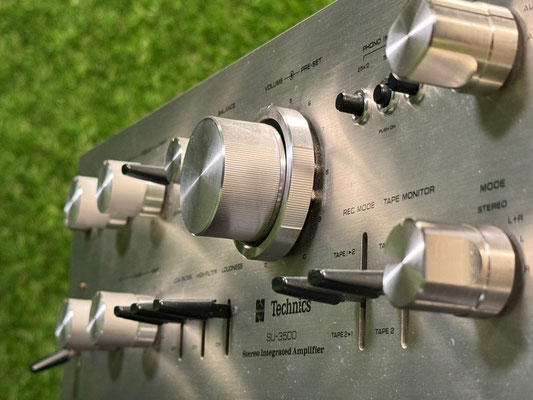

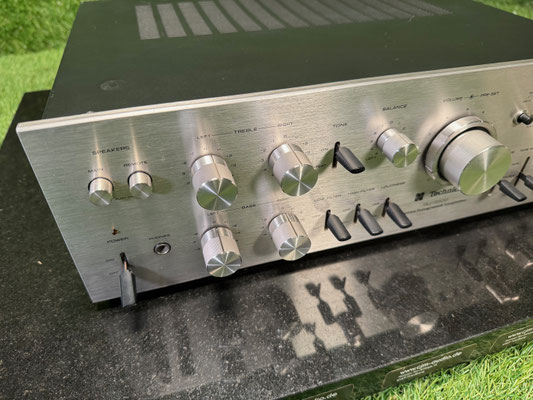

Technics SU-3500 Vintage - Vollverstärker aus Sammlerhand.

Technisch überholt und visuell toll erhalten!

Weiterführende Informationen (ohne Gewähr):

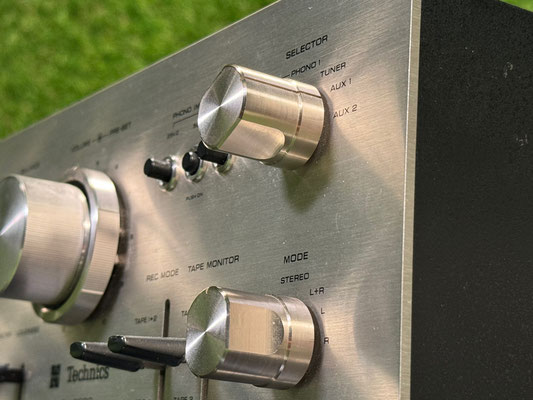

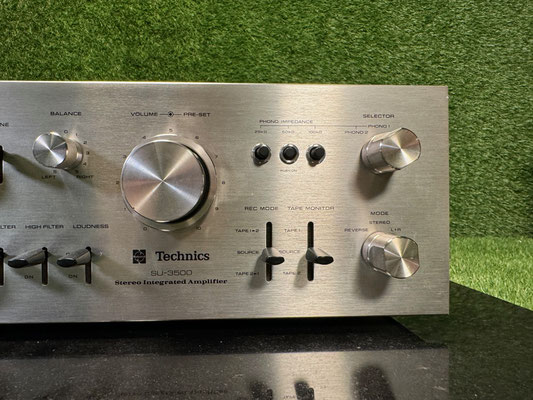

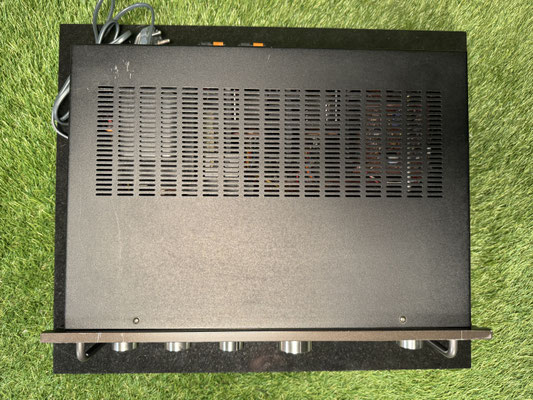

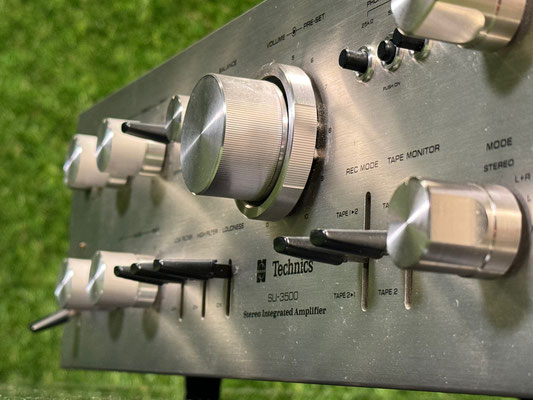

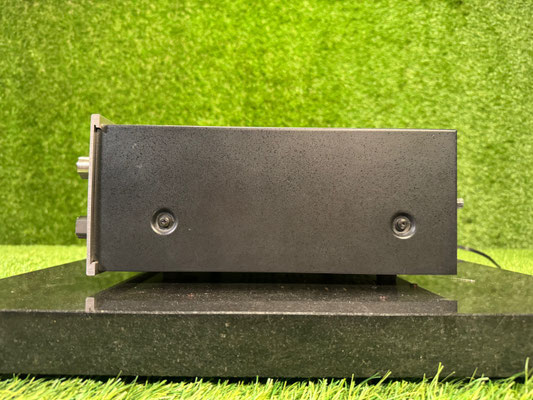

Der Technics SU-3500 ist ein Vollverstärker, der zwischen 1975 und 1977 hergestellt wurde. Er wurde von Matsushita in Osaka, Japan, produziert und ist in silberner Farbe erhältlich. Dieses Modell wurde ohne Fernbedienung hergestellt und verbraucht etwa 380 Watt Strom. Mit Abmessungen von 410 x 140 x 340 mm (Breite x Höhe x Tiefe) und einem Gewicht von 10,2 kg ist er solide gebaut und kompakt. Der Neupreis lag bei ungefähr 898,- DM.

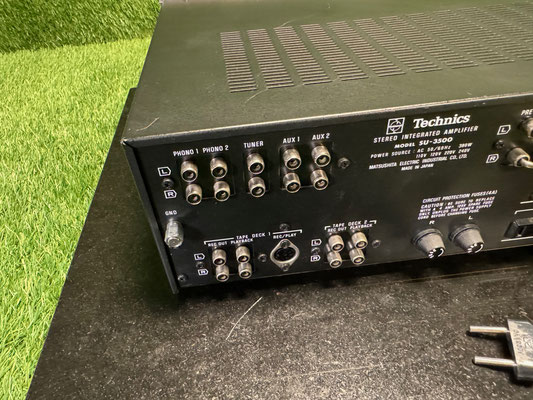

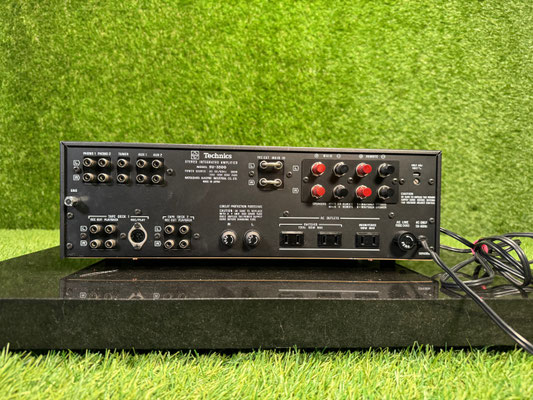

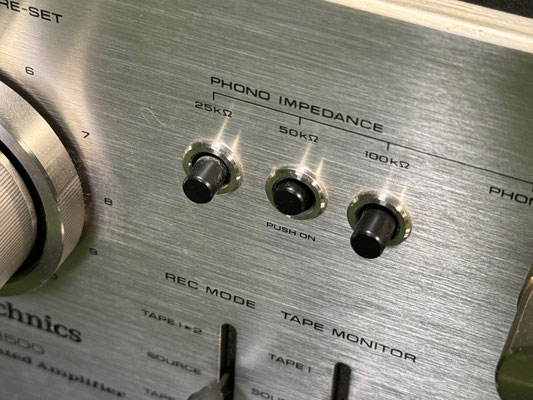

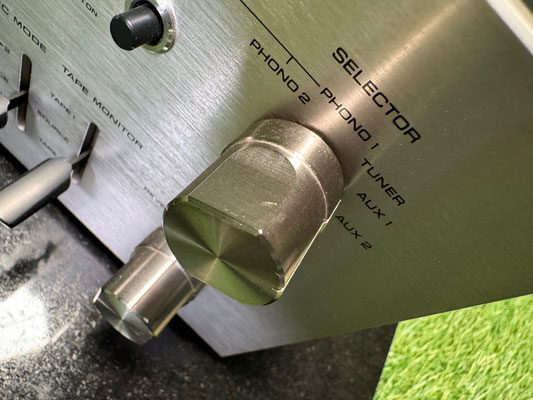

Der SU-3500 verfügt über eine Vielzahl von Anschlüssen, darunter sieben Eingänge. Diese umfassen zwei Phono-Eingänge mit verschiedenen Impedanzen, zwei AUX-Eingänge, sowie Anschlüsse für zwei Tapedecks und einen Tuner. Auf der Ausgangsseite bietet der Verstärker vier Anschlüsse, darunter PREOUT-Anschlüsse mit verschiedenen Nenn- und maximalen Pegeln, sowie RECOUT-Anschlüsse für die Tapedecks und einen DIN-Anschluss.

In Bezug auf die technischen Daten liefert der SU-3500 eine Dauerleistung gemäß DIN 45.500 von 2 x 41W bei 8 Ohm und 2 x 47W bei 4 Ohm, jeweils mit einem Klirrfaktor von 0,08%. Die Dynamikleistung beträgt 2 x 62,5W bei 8 Ohm und 2 x 95W bei 4 Ohm. Der Gesamtklirrfaktor liegt bei 0,08% und der Dämpfungsfaktor beträgt 50/4Ohm bzw. 100/8Ohm.

Der Frequenzgang des Verstärkers reicht von 5Hz bis 100kHz mit einer Abweichung von +0dB/-3dB. Die Phono-RIAA-Entzerrung weist eine Abweichung von +-0,5dB auf. Der Signalrauschabstand beträgt 60dB für Phono und 80dB für AUX. Die Stereokanaltrennung liegt bei 110dB.

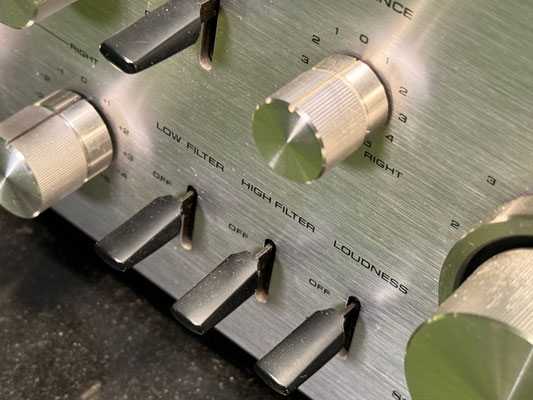

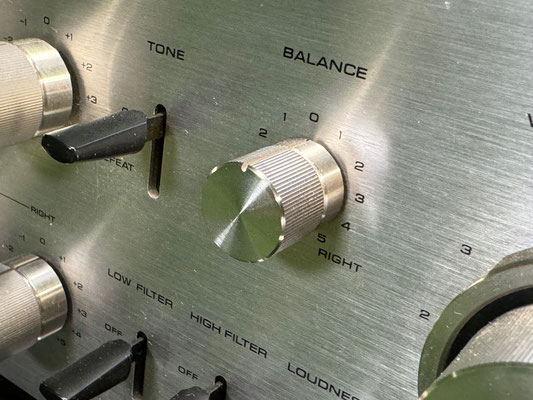

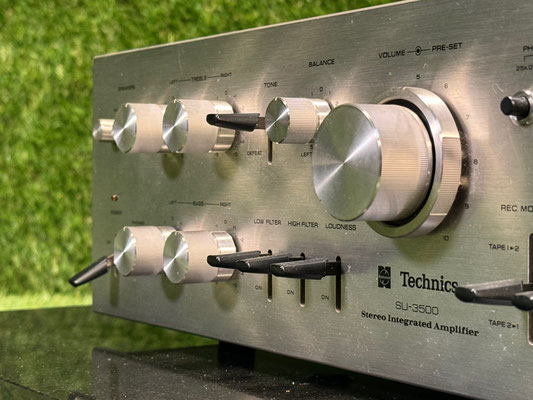

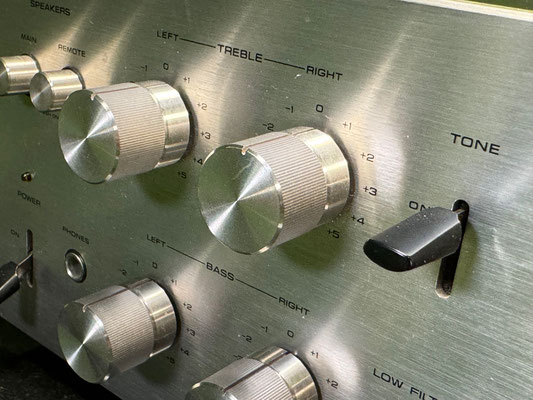

Der SU-3500 verfügt außerdem über eine Klangregelung mit einstellbarem Bass und Höhen sowie Loudness-Funktion. Zusätzlich bietet er High- und Low-Filter mit einstellbaren Frequenzen. Der Verstärker unterstützt auch eine Mute-Funktion.

Insgesamt bietet der Technics SU-3500 eine solide Leistung und vielseitige Anschlussmöglichkeiten.

M189
